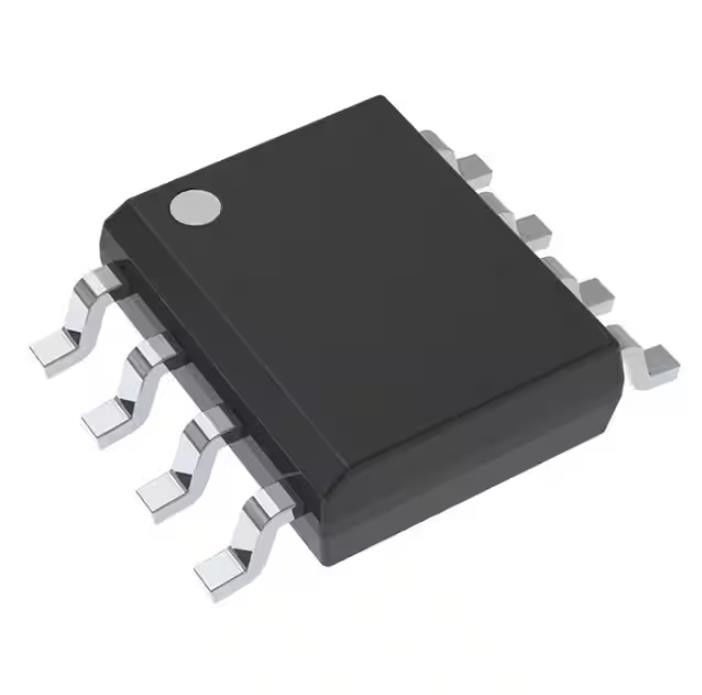

Conductor MULTI del transistor de la TOPOLOGÍA UCC2813QDR-5Q1 del registro CTRLR de 8SOIC IC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | UCC2813QDR-5Q1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la salida de la situación del producto: | Activo | Tipo de la salida: | Conductor del transistor |
|---|---|---|---|
| Función: | Elevador, elevador/descender | Configuración de salida: | Positivo |
| Topología: | Alza, tiempo de retorno, convertidor delantero | Número de salidas: | 1 |
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 3.6V ~ 12V |
| Alta luz: | REGISTRO CTRLR DE 8SOIC IC,TOPOLOGÍA MULTI DEL REGISTRO CTRLR DE IC,UCC2813QDR-5Q1 |
||
Descripción de producto
Interruptor UCC2813QDR-5Q1 Ics Ic Reg Ctrlr Mult Topology 8soic
Alza, tiempo de retorno, salida positiva elevadora, regulador elevador/descender IC 8 del regulador del convertidor delantero de DC-DC - SOIC
Especificaciones de UCC2813QDR-5Q1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de transferencia de DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo de la salida | Conductor del transistor |
| Función | Elevador, elevador/descender |
| Configuración de salida | Positivo |
| Topología | Alza, tiempo de retorno, convertidor delantero |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - fuente (Vcc/Vdd) | 3.6V ~ 12V |
| Frecuencia - transferencia | - |
| Ciclo de trabajo (máximo) | el 49% |
| Rectificador síncrono | No |
| Sincronización del reloj | No |
| Interfaces en serie | - |
| Características del control | Control de frecuencia |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-SOIC (0,154", anchura de 3.90m m) |
| Paquete del dispositivo del proveedor | 8-SOIC |
| Número bajo del producto | UCC2813 |
Características de UCC2813QDR-5Q1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a 125°C TA
– Nivel 2 de la clasificación de HBM del dispositivo: 2 kilovoltios
– Nivel C5 de la clasificación del dispositivo CDM: 1000 V
• corriente típica de la fuente que comienza 100-µA
• corriente típica de la fuente de funcionamiento 500-µA
• Operación a 1 megaciclo
• Comienzo suave interno
• Comienzo suave de la falta interna
• El esconder marginal interno de la señal del currentsense
• salida del tótem 1-A
• respuesta típica de 70 ns del actual-sentido a la salida gatedrive
• referencia 1,5% del voltaje de la tolerancia
• El mismo pinout como el dispositivo UCC3802, el dispositivo UC3842, y familias de dispositivo de UC3842A
Usos de UCC2813QDR-5Q1
• Fuentes de alimentación automotrices
• Fuente de potencia auxiliar para el híbrido y los vehículos eléctricos automotrices
• Fuentes de corriente continua de la CA y
Clasificaciones ambientales y de la exportación de UCC2813QDR-5Q1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
