Regulador IC 28-HTSSOP del regulador DC-DC del Dólar-alza LM5175QPWPRQ1
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5175QPWPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 3.5V ~ 42V |
|---|---|---|---|
| Frecuencia - transferencia: | 100kHz ~ 600kHz | Ciclo de trabajo (máximo): | - |
| Temperatura de funcionamiento: | -40°C ~ 150°C (TJ) | ||
Descripción de producto
Regulador IC 28-HTSSOP del regulador DC-DC del Dólar-alza LM5175QPWPRQ1
La salida positiva del regulador del Dólar-alza eleva/regulador descender IC 28-HTSSOP de DC-DC
Especificaciones de LM5175QPWPRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de transferencia de DC DC | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Situación del producto | Activo |
| Tipo de la salida | Conductor del transistor |
| Función | Elevador/descender |
| Configuración de salida | Positivo |
| Topología | Dólar-alza |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - fuente (Vcc/Vdd) | 3.5V ~ 42V |
| Frecuencia - transferencia | 100kHz ~ 600kHz |
| Ciclo de trabajo (máximo) | - |
| Rectificador síncrono | Sí |
| Sincronización del reloj | Sí |
| Interfaces en serie | - |
| Características del control | Permita, control de frecuencia, poder bueno, comienzo suave |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Montaje del tipo | Soporte superficial |

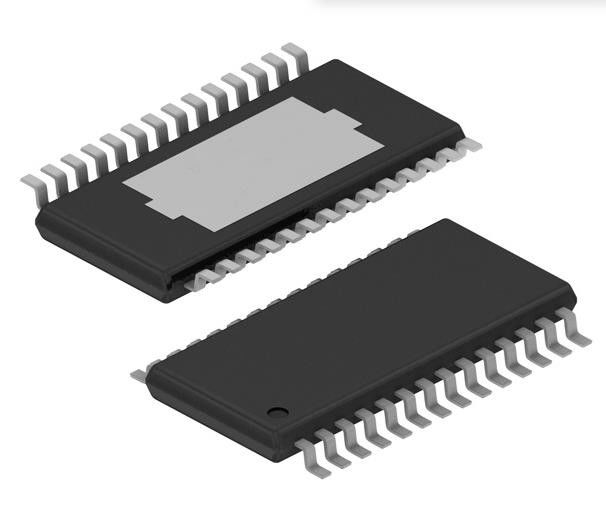

| Paquete/caso | 28-PowerTSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor | 28-HTSSOP |
| Número bajo del producto | LM5175 |
Características de LM5175QPWPRQ1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a la gama de temperaturas ambiente de funcionamiento de +125°C
– Nivel 2 de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
• Solo regulador del Dólar-alza del inductor para la conversión elevadora/descender de DC/DC
• VIN Range ancho: 3,5 V a 42 V, máximo de 60 V
• Gama flexible de VOUT: 0,8 V a 55 V
• Protección del cortocircuito de VOUT
• Transición del Dólar-alza de la eficacia alta
• Frecuencia que cambia ajustable
• Sincronización opcional de la frecuencia y el estremecerse
• Conductores integrados de la puerta del MOSFET 2-A
• Límite actual del Ciclo-por-ciclo e hipo opcional
• Limitación actual opcional de la media de la entrada o de la salida
• Entrada programable UVLO y Suave-principio
• Poder bueno y protección de la sobretensión de la salida
• CCM o DCM a elección con saltar del pulso
• Paquete HTSSOP-28
Usos de LM5175QPWPRQ1
• Sistemas por marcha-parada automotrices
• Carga de reserva de la batería y de Supercapacitor
• Fuentes de alimentación industriales de la PC
• Entrega de alimentación por USB
• Iluminación del LED
Clasificaciones ambientales y de la exportación de LM5175QPWPRQ1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
