HCPL-063L-500E Optoisolador 15MBd colector abierto Schottky sujetado 3750Vrms 10kV/μs
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | HCPL-063L-500E |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de canales: | 2 | Entradas - lado 1/Side 2: | 2/0 |
|---|---|---|---|
| Voltaje - aislamiento: | 3750Vrms | Inmunidad transitoria del modo común (minuto): | 10kV/µs |
| Tipo de salida: | El colector abierto, Schottky afianzó con abrazadera | Actual - salida/canal: | 50 mA |
| Tasa de datos: | 15MBd | TpLH/tpHL del retraso de propagación (máximo): | 75ns, 75ns |
Descripción de producto
HCPL-063L-500E Optoisolador 15MBd colector abierto Schottky sujetado 3750Vrms 10kV/μs
Especificaciones de Se aplicará el procedimiento siguiente:
| Tipo de producto | Descripción |
| Categoría | Los aislantes |
| Las demás | |
| Optoisoladores de salida lógica | |
| El Sr. | Compañía limitada Broadcom |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Número de canales | 2 |
| Input - Página 1/Página 2 | 2/0 |
| Voltado - aislamiento | 3750Vrms |
| Imunidad transitoria en modo común (min) | 10 kV/μs |
| Tipo de entrada | D.C. |
| Tipo de salida | El colector abierto, el Schottky cerrado |
| Corriente - Salida / Canal | 50 mA |
| Tasa de datos | 15 MBd |
| Retraso de propagación tpLH / tpHL (máximo) | 75o, 75o |
| Tiempo de subida / caída (tipo) | 24 horas, 10 horas |
| Voltado - hacia adelante (Vf) (tipo) | 1.5V |
| Corriente de corriente continua hacia adelante (Si) (máximo) | 15 mA |
| Voltagem - Suministro | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |

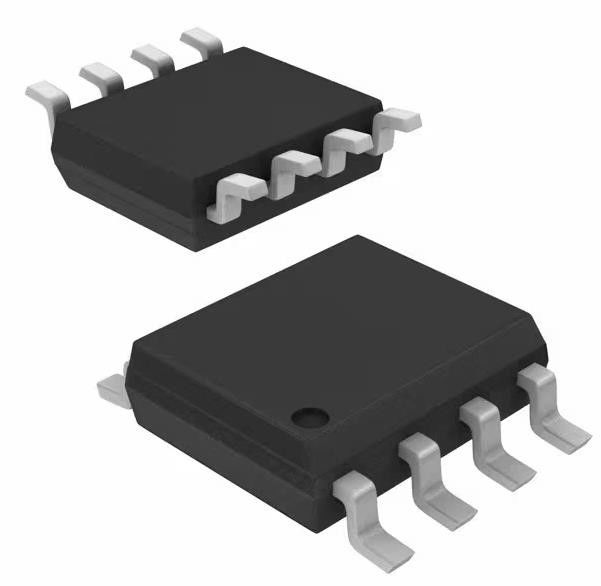

| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivos del proveedor | Alto de 8o |
| Número del producto de base | Se aplicará el procedimiento siguiente: |
Característicasde lasSe aplicará el procedimiento siguiente:
* Voltajes de doble alimentación de 3,3 V/5 V
* Bajo consumo de energía
* 15 kV/μs mínimo de rechazo de modo común (CMR) a VCM = 1000V
* Alta velocidad: 15 MBd típico
* Compatible con LVTTL/LVCMOS
* Capacidad de corriente de entrada baja: 5 mA
* Rendimiento AC y DC garantizado a temperaturas de 40°C a 85°C
* Disponible en DIP de 8 pines, SOIC-8
* Salida estrobable (sólo productos de un solo canal)
* Aprobaciones de seguridad: UL, CSA, IEC/EN/DIN EN 60747-5-5
Descripcionesde lasSe aplicará el procedimiento siguiente:
* Receptor de línea aislada
* Interfaces ordenador-periféricos
* Interfaces del sistema de microprocesadores
* Aislamiento digital para la conversión A/D, D/A
* Cambiar de fuente de alimentación
* Aislamiento de entrada/salida del instrumento
* Eliminación del circuito de tierra
* Reemplazo del transformador de pulso
* Autobuses de campo
Clasificaciones medioambientales y de exportaciónde lasSe aplicará el procedimiento siguiente:
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.49.8000 |
