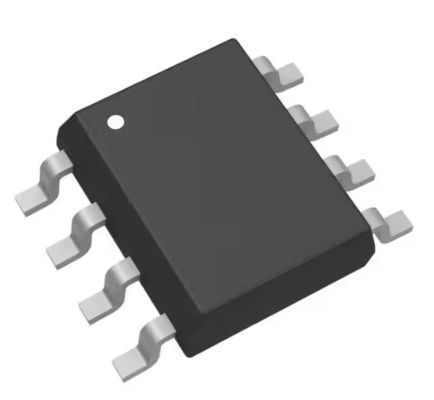

DMP2022LSS-13 P-Canal 20 V 10A (Ta) 2.5W (Ta) Montaje de superficie 8-SO
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | DMP2022LSS-13 y sus componentes |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de FET: | P-canal | Tecnología: | MOSFET (óxido de metal) |
|---|---|---|---|
| Voltagem de salida a la fuente (Vdss): | 20 V | Corriente - Desagüe continuo (Id) @ 25°C: | 10A (TA) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido): | 2.5V, 10V | Rds encendido (máximo) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (máximo) @ Id: | 1.1V @ 250µA | Carga de la puerta (Qg) (máximo) @ Vgs: | 56.9 nC @ 10 V |
Descripción de producto
Los componentes de los sistemas de control de velocidad de los motores de la serie A y de la serie B se utilizarán en el sistema de control de velocidad de la serie B.
Especificaciones de DMP2022LSS-13 y sus componentes
| Tipo de producto | Descripción |
| Categoría | Productos discretos de semiconductores |
| Transistores | |
| FET, MOSFET | |
| FET y MOSFET individuales | |
| El Sr. | Diodos incorporados |
| Serie | - |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Tipo de FET | Canal P |
| Tecnología | MOSFET (óxido metálico) |
| Voltagem de salida a la fuente (Vdss) | 20 V |
| Corriente - Desagüe continuo (Id) @ 25°C | 10A (Ta) |
| Voltado de accionamiento (max Rds encendido, min Rds encendido) | 2.5V y 10V |
| Rds encendido (máximo) @ Id, Vgs | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable. |
| Vgs(th) (máximo) @ Id | 1.1V @ 250 μA |
| Carga de la puerta (Qg) (máximo) @ Vgs | 56.9 nC @ 10 V |
| Vgs (máximo) | ± 12 V |
| Capacidad de entrada (Ciss) (máximo) @ Vds | 2444 pF @ 10 V |
| Característica del FET | - |
| Disposición de energía (máximo) | 2.5W (Ta) |
| Temperatura de funcionamiento | -55 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 8 SO |
| Envase / estuche | 8 SOIC (0,154", 3,90 mm de ancho) |
| Número del producto de base | DMP2022 |
Características del DMP2022LSS-13 y sus componentes
* Baja resistencia
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2.5V
* Tensión de umbral de puerta baja
* Baja capacidad de entrada
* Velocidad de cambio rápida
* Baja fuga de entrada/salida
* Completamente libre de plomo y totalmente compatible con RoHS (Notas 1 y 2)
* Libre de halógenos y antimonio.
* Calificado para las normas AEC-Q101 de alta fiabilidad
Las aplicaciones de DMP2022LSS-13 y sus componentes
* Caso: SO-8
* Material de la caja: plástico moldeado, verde compuesto de moldeo.
* Sensibilidad a la humedad: Nivel 1 por J-STD-020
* Conexiones de terminales: ver diagrama
* Terminal: acabado - estaño mate recocido sobre marco de plomo de cobre. soldable según MIL-STD-202, método 208
* Peso: 0,072 g (aproximado)
Medio ambiente yClasificaciones de exportación de DMP2022LSS-13 y sus componentes
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8541.29.0095 |
