LP5912Q3.0DRVTQ1 Regulador de tensión lineal IC positivo fijo 1 salida 500mA
Datos del producto:
| Lugar de origen: | originales |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | Se trata de una serie de medidas de control de las emisiones. |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Entre 1 y 3 días hábiles |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100,000 |
|
Información detallada |
|||
| Número de reguladores: | 1 | Voltagem - Entrada (máximo): | 6.5V |
|---|---|---|---|
| Válvulas de tensión y de salida (min/fija): | 3 V | Se aplicará el método de ensayo de la prueba de tensión.: | 0.25V @ 500mA |
| Corriente - Producción: | 500 mA | Corriente - Quiescente (Iq): | µA 55 |
| Corriente - Suministro (máximo): | µA 600 | El PSRR: | 80dB ~ 40dB (100Hz ~ 100kHz) |
Descripción de producto
LP5912Q3.0DRVTQ1 Regulador de tensión lineal IC positivo fijo 1 salida 500mA
Especificaciones de Se trata de una serie de medidas de control de las emisiones.
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Reguladores de tensión - lineal | |
| El Sr. | Las acciones de Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Configuración de salida | Es positivo. |
| Tipo de salida | Está fijo. |
| Número de reguladores | 1 |
| Voltagem - Entrada (máximo) | 6.5V |
| Válvulas de tensión de salida (min/fija) | 3 V |
| Voltagem - salida (máximo) | - |
| Se aplicará el método de ensayo de la prueba de tensión. | 0.25V @ 500mA |
| Corriente - Producción | 500 mA |
| Corriente - Quiescente (Iq) | 55 μA |
| Corriente - Suministro (máximo) | 600 μA |
| El PSRR | Se aplicarán las siguientes medidas: |
| Características de control | Habilitar, poder bueno, comienzo suave |
| Características de protección | Sobre temperatura, polaridad inversa, cortocircuito |
| Temperatura de funcionamiento | -40 °C ~ 125 °C (TJ) |
| Tipo de montaje | Montura de la superficie |

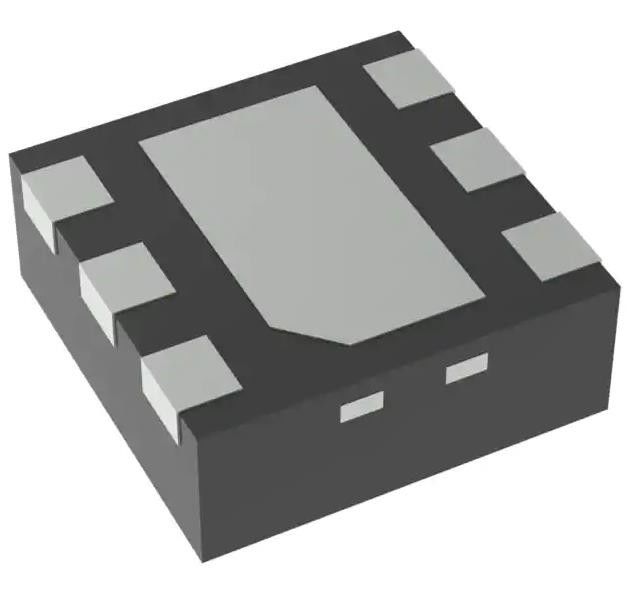

| Envase / estuche | Pad expuesto 6-WDFN |
| Paquete de dispositivos del proveedor | 6-WSON (2x2) |
| Número del producto de base | El LP5912 |
Características del LP5912Q3.0DRVTQ1
• Calificado para aplicaciones en el sector automotriz
• Calificado AEC Q100 con los siguientes resultados
️ Grado de temperatura del dispositivo 1: rango de temperatura de funcionamiento ambiente de ¥40°C a +125°C
️ Nivel 2 de clasificación del dispositivo HBM
¢ Nivel C6 de clasificación del MDL de los dispositivos
• Rango de tensión de entrada: 1,6 V a 6,5 V
• Rango de tensión de salida: 0,8 V a 5,5 V
• Corriente de salida de hasta 500 mA
• Ruido de baja tensión de salida: 12 μVRMS típico
• PSRR a 1 kHz: 75 dB Típico
• Tolerancia de tensión de salida (VOUT ≥ 3,3 V): ± 2%
• bajo coeficiente intelectual (activado, sin carga): 30 μA típico
• Bajo descenso (VOUT ≥ 3,3 V): 95 mV Típico a una carga de 500 mA
• Estable con condensadores de entrada y salida cerámicos de 1 μF
• Protección contra sobrecargas térmicas y cortocircuitos
• Protección contra corriente inversa
• No se requiere un condensador de derivación del ruido
• Descarga automática de salida para un giro rápido
• Buena potencia de salida con un retraso típico de 140 μs
• Inicio suave interno para limitar la corriente de entrada
• Rango de temperatura de las uniones de funcionamiento de 40°C a +125°C
Las aplicaciones de LP5912Q3.0DRVTQ1
• Información de entretenimiento para automóviles
• Sistemas telemáticos
• Cámaras y radares ADAS
• Sistemas de navegación
