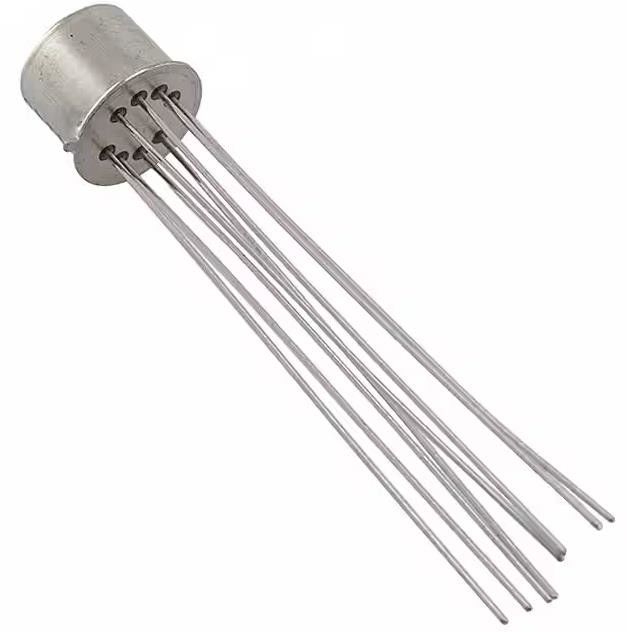

Retransmisión de fines generales de JMAW-26XL DPDT (2 forma C) a través del agujero
GEN PURPOS DPDT 1A 26.5VDC de la RETRANSMISIÓN
Tipo de producto características de JMAW-26XL
| Tipo del recinto sellado herméticamente |
| Tipo militar/de la retransmisión alto rendimiento aeroespacial |
| Arrolle el enganche fuera |
| Tipo de producto retransmisión |
| Conductor Without del MOSFET |
Características eléctricas de JMAW-26XL
El sistema magnético de la bobina No-polarizó, monoestable
Vibración 30G's, 10 – 3000Hz
Sistema de actuación DC
Choque 75G's, 6ms
Milivatios de la medida de poder de la bobina
La retransmisión de la rejilla TO-5/.100 entró voltaje 26,5 VDC
Diodo de la supresión de la bobina fuera
Arrolle el voltaje 26,5 VDC
Resistencia de bobina de la retransmisión de la rejilla TO-5/.100 1560 Ω
Potencia de la bobina de la retransmisión de la rejilla TO-5/.100 (DC) 450 mW
Diodo de la protección de la polaridad de la bobina fuera
Voltaje que cambia del contacto de retransmisión de la rejilla TO-5/.100 28 (máximos)
Entre en contacto con las características de JMAW-26XL
Clase actual del contacto baja – 1 A
Forma C, DPDT, 2 C/O del arreglo de contacto de retransmisión de la rejilla TO-5/.100 2
Grado actual 1 A del contacto de retransmisión de la rejilla TO-5/.100
Características de la terminación de JMAW-26XL
El tipo de la terminación lleva de largo
Especificaciones de JMAW-26XL
| TIPO |
DESCRIPCIÓN |
| Categoría |
Retransmisiones |
| Retransmisiones de la señal, hasta 2 amperios |
| Mfr |
TE Connectivity Aerospace, defensa e infante de marina |
| Serie |
Militar, MIL-R-39016/9, mA, CII |
| Paquete |
Bulto |
| Situación del producto |
Activo |
| Montaje del tipo |
A través del agujero |
| Voltaje de la bobina |
26.5VDC |
| Forma del contacto |
DPDT (2 forma C) |
| Grado del contacto (corriente) |
1 A |
| Voltaje que cambia |
115VAC, 28VDC - máximo |
| Tipo de la bobina |
No trabando |
| Características |
- |
| Estilo de la terminación |
Pin de la PC |
| Grado del sello |
Sellado - hermético |
| Aislamiento de la bobina |
- |
| Debe actuar voltaje |
14,2 VDC |
| Debe lanzar voltaje |
1,37 VDC |
| Actúe el tiempo |
ms 2 |
| Tiempo del lanzamiento |
ms 1,5 |
| Temperatura de funcionamiento |
-65°C ~ 125°C |
| Material del contacto |
Palladium de plata (AgPd), oro (Au) |
| Tipo de la retransmisión |
Fines generales |
| Resistencia de bobina |
1560 ohmios |
| Número bajo del producto |
JMAW-26 |
