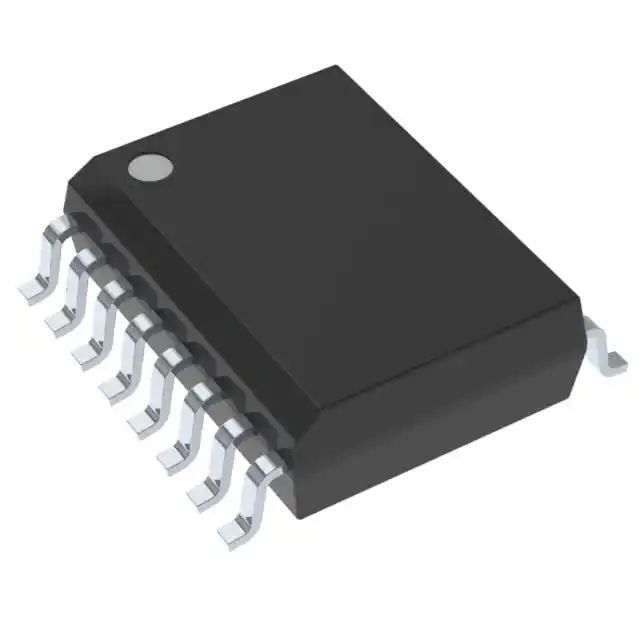

Conductor de la puerta del aislador del microprocesador 5700V Rms 5.5A del circuito integrado de ISO5852SMDWREP
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO5852SMDWREP |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - aislamiento: | 5700Vrms | Inmunidad transitoria del modo común (minuto): | 2.25V ~ 5.5V |
|---|---|---|---|
| Tiempo de la subida/caída (tipo): | 18ns, 20ns | Actual - salida alta, bajo: | 1.5A, 3.4A |
| Actual - salida máxima: | 2.7A, 5.5A | Voltaje - fuente de la salida: | 15V ~ 30V |
| Alta luz: | Microprocesador del circuito integrado de ISO5852SMDWREP,microprocesador del circuito integrado de 5700v Rms,5.5A ISO5852SMDWREP |
||
Descripción de producto
ISO5852SMDWREP que junta 5700Vrms 1 el conductor de la puerta de los aisladores del canal 16-SOIC 5.5A
Características de ISO5852SMDWREP
1• transeúnte mínimo del Común-modo 100-kV/μs
Inmunidad (CMTI) en VCM = 1500 V
• Parta las salidas para proporcionar fuente del pico 2.5-A y
corrientes del fregadero del pico 5-A
• Retraso de propagación corto: 76 ns (tipo),
110 ns (máximos)
• 2-A Miller Clamp activo
• Abrazadera del cortocircuito de la salida
• Vuelta-Apagado suave (STO) durante cortocircuito
• La alarma de la falta sobre la detección de la desaturación es
Señalado en FLT y reset con RST
• Cierre del Undervoltage de entrada y de la salida (UVLO)
con (RDY) Pin Indication listo
• Desconexión de la salida activa y omitir salidas bajas
con la fuente baja o las entradas flotantes
• 2.25-V a 5.5-V entró voltaje de fuente
• 15-V al conductor Supply Voltage de la salida 30-V
• Entradas compatibles del Cmos
• Los rechazos entraron pulsos y transeúntes del ruido
Más corto de 20 ns
• Temperatura de funcionamiento: – 55°C a +125°C
Ambiente
• Inmunidad 12800-VPK de la oleada (según el IEC
61000-4-5)
• Certificaciones relativas a la seguridad:
– 8000-VPK VIOTM y 2121-VPK VIORM
Aislamiento reforzado por el VDE del estruendo V V 0884-10
(VDE V 0884-10): 2006-12
– Aislamiento 5700-VRMS para 1 minuto por UL 1577
– Aviso de aceptación componente de CSA 5A, IEC
extremo 60950-1, del IEC 60601-1 y del IEC 61010-1
Estándares del equipo
– Certificación de CQC por GB4943.1-2011
– Todas las certificaciones terminan por UL, VDE, CQC,
TUV y planeado para CSA
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Aisladores
Los aisladores - bloquee los conductores
|
|
Mfr
|
TI
|
|
Serie
|
-
|
| Paquete |
Cinta y carrete (TR) Corte la cinta (los CT) |
|
Situación del producto
|
Activo
|
|
Tecnología
|
Acoplamiento capacitivo
|
|
Número de canales
|
1
|
|
Voltaje - aislamiento
|
5700Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
100kV/µs
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
110ns, 110ns
|
|
Distorsión de la anchura de pulso (máxima)
|
-
|
|
Tiempo de la subida/caída (tipo)
|
18ns, 20ns
|
|
Actual - salida alta, bajo
|
1.5A, 3.4A
|
|
Actual - salida máxima
|
2.7A, 5.5A
|
|
Voltaje - delantero (Vf) (tipo)
|
-
|
|
Voltaje - fuente de la salida
|
15V ~ 30V
|
|
Temperatura de funcionamiento
|
-55°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SOIC (0,295", anchura de 7.50m m)
|
|
Paquete del dispositivo del proveedor
|
16-SOIC
|
|
Agencia de la aprobación
|
CQC, CSA, TUV, UL, VDE
|
|
Número bajo del producto
|
ISO585
Clasificaciones ambientales y de la exportación
|
Clasificaciones ambientales y de la exportación
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descripción de ISO5852SMDWREP
El dispositivo de ISO5852S-EP es un 5.7-kVRMS, un conductor aislado reforzado de la puerta para IGBTs y MOSFETs con
salidas partidas, OUTH y OUTL, proporcionando la fuente 2.5-A y la corriente del fregadero 5-A. El lado de la entrada actúa
de un solo 2.25-V a la fuente 5.5-V.
