Aislador de ISO7041DBQR SPI Digital con 3000Vrms 4 el canal 2Mbps
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO7041DBQR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - aislamiento: | 5700Vrms | Inmunidad transitoria del modo común (minuto): | 2.25V ~ 5.5V |
|---|---|---|---|
| Tiempo de la subida/caída (tipo): | 18ns, 20ns | Actual - salida alta, bajo: | 1.5A, 3.4A |
| Actual - salida máxima: | 2.7A, 5.5A | Voltaje - fuente de la salida: | 15V ~ 30V |
| Alta luz: | Aislador de ISO7041DBQR SPI Digital,aislador de 3000Vrms SPI Digital,Canal de ISO7041DBQR 4 |
||
Descripción de producto

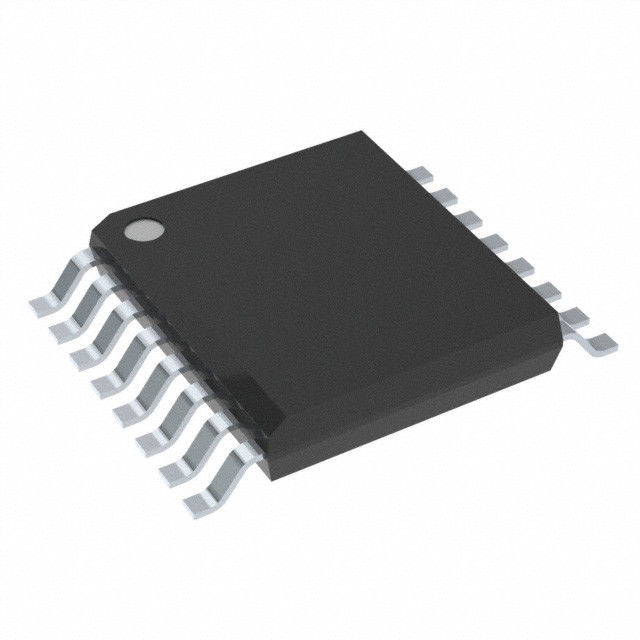

Aislador ISO7041DBQR de SPI Digital con 3000Vrms 4 el canal 2Mbps 50kV/ΜS CMTI 16-SSOP
Características de ISO7041DBQR
– μA 3,5 por actual quieto del canal (3,3 V)
– μA 15 por el canal en 100 Kbps (3,3 V)
– μA 116 por el canal en 1 Mbps (3,3 V)
• Barrera robusta del aislamiento
– >100-year proyectó curso de la vida
– Grado del aislamiento de 3000 VRMS
– ±100 kV/μs CMTI típico
• Gama ancha de la fuente: 1,71 V a 1,89 V y 2,25 V a
5,5 V
• Gama de temperaturas ancha:
– 1,71 V a 1,89 V: – 55°C a +105°C
– 2,25 V a 5,5 V: – 55°C a +125°C
• Pequeño paquete 16-QSOP (16-DBQ)
• Señalización de tarifa: Hasta 4 Mbps
• Alto de la salida del defecto (ISO7041) y punto bajo
Opciones (ISO7041F)
• Compatibilidad electromágnetica robusta (EMC)
– ESD a nivel sistema, EFT, e inmunidad de la oleada
– descarga del contacto del IEC 61000-4-2 de ±8 kilovoltio
protección a través de la barrera del aislamiento
– Emisiones muy bajas
• Certificaciones relativas a la seguridad:
– Programa del reconocimiento del componente de la UL 1577
– VDE DEL ESTRUENDO V 0884-11
– CQC, TUV y CSA
– IECEx (IEC 60079-0 y IEC 60079-11) y
ATEX (EN 60079-0 Y EN 60079-11)
– μA 3,5 por actual quieto del canal (3,3 V)
– μA 15 por el canal en 100 Kbps (3,3 V)
– μA 116 por el canal en 1 Mbps (3,3 V)
• Barrera robusta del aislamiento
– >100-year proyectó curso de la vida
– Grado del aislamiento de 3000 VRMS
– ±100 kV/μs CMTI típico
• Gama ancha de la fuente: 1,71 V a 1,89 V y 2,25 V a
5,5 V
• Gama de temperaturas ancha:
– 1,71 V a 1,89 V: – 55°C a +105°C
– 2,25 V a 5,5 V: – 55°C a +125°C
• Pequeño paquete 16-QSOP (16-DBQ)
• Señalización de tarifa: Hasta 4 Mbps
• Alto de la salida del defecto (ISO7041) y punto bajo
Opciones (ISO7041F)
• Compatibilidad electromágnetica robusta (EMC)
– ESD a nivel sistema, EFT, e inmunidad de la oleada
– descarga del contacto del IEC 61000-4-2 de ±8 kilovoltio
protección a través de la barrera del aislamiento
– Emisiones muy bajas
• Certificaciones relativas a la seguridad:
– Programa del reconocimiento del componente de la UL 1577
– VDE DEL ESTRUENDO V 0884-11
– CQC, TUV y CSA
– IECEx (IEC 60079-0 y IEC 60079-11) y
ATEX (EN 60079-0 Y EN 60079-11)
Cualidades de producto de ISO7041DBQR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Aisladores
Aisladores de Digitaces
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
| Paquete | |
|
Situación del producto
|
Activo
|
|
Tecnología
|
Acoplamiento capacitivo
|
|
Tipo
|
SPI
|
|
Poder aislado
|
No
|
|
Número de canales
|
4
|
|
Entradas - lado 1/Side 2
|
3/1
|
|
Tipo de canal
|
Unidireccional
|
|
Voltaje - aislamiento
|
3000Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
50kV/µs
|
|
Tarifa de datos
|
2Mbps
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
165ns, 165ns
|
|
Distorsión de la anchura de pulso (máxima)
|
10ns
|
|
Tiempo de la subida/caída (tipo)
|
5ns, 5ns (máximos)
|
|
Voltaje - fuente
|
1.71V ~ 1.89V, 2.25V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-55°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SSOP (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SSOP
|
|
Número bajo del producto
|
ISO7041
|
Clasificaciones ambientales y de la exportación
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
