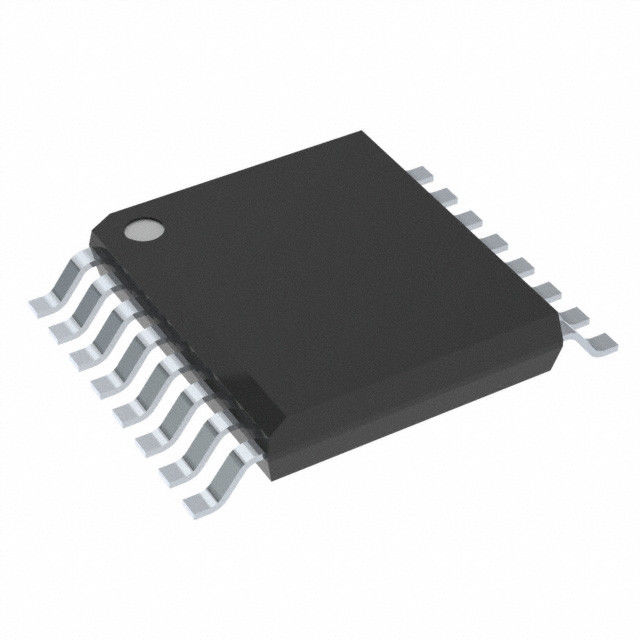

Canal de fines generales del aislador 100Mbps 3000Vrms 6 de ISO7762FDBQR Digitaces
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO7762FDBQR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de canales: | 6 | Poder aislado: | No |
|---|---|---|---|
| Voltaje - aislamiento: | 3000Vrms | Tarifa de datos: | 100Mbps |
| Tiempo de la subida/caída (tipo): | 1.1ns, 1.4ns | Voltaje - fuente: | 2.25V ~ 5.5V |
| Alta luz: | 3000Vrms Texas Instruments Digital Isolator,100Mbps Texas Instruments Digital Isolator,6 canal ISO7762FDBQR |
||
Descripción de producto
Características de ISO7762FDBQR
• Tarifa de 100 datos de Mbps
• Barrera robusta del aislamiento:
– >100-Year proyectó curso de la vida
– Grado del aislamiento de hasta 5000 VRMS
– Hasta 12,8 kilovoltios de capacidad de oleada
– ±100 kV/μs CMTI típico
• Gama ancha de la fuente: 2,25 V a 5,5 V
• 2.25-V a la traducción del nivel 5.5-V
• Alto de la salida del defecto (ISO776x) y punto bajo (ISO776xF)
Opciones
• Gama de temperaturas ancha: – 55°C a +125°C
• Bajo consumo de energía, 1,4 mA típico por
canal en 1 Mbps
• Retraso de propagación bajo: 11 ns típicos en 5 V
• Compatibilidad electromágnetica robusta (EMC):
– ESD a nivel sistema, EFT, e inmunidad de la oleada
– descarga del contacto del IEC 61000-4-2 de ±8 kilovoltio
protección a través de la barrera del aislamiento
– Emisiones bajas
• Ancho-SOIC (DW-16) y SSOP (DBQ-16)
opciones del paquete
• Versión automotriz disponible: ISO776x-Q1
• Certificaciones relativas a la seguridad:
– Aislamiento reforzado por el VDE del estruendo V V
0884-11:2017-01
– Programa del reconocimiento del componente de la UL 1577
– Certificación de CSA por IEC 60950-1, IEC
62368-1, e IEC 60601-1
– Certificación de CQC por GB4943.1-2011
– Certificación del TUV según EN 60950-1 y
EN 61010-1
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Aisladores
Aisladores de Digitaces
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
ISO776x
|
| Paquete | Cinta y carrete |
|
Situación del producto
|
Activo
|
|
Tecnología
|
Acoplamiento capacitivo
|
|
Tipo
|
Fines generales
|
|
Poder aislado
|
No
|
|
Número de canales
|
6
|
|
Entradas - lado 1/Side 2
|
4/2
|
|
Tipo de canal
|
Unidireccional
|
|
Voltaje - aislamiento
|
3000Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
85kV/µs
|
|
Tarifa de datos
|
100Mbps
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
16ns, 16ns
|
|
Distorsión de la anchura de pulso (máxima)
|
4.9ns
|
|
Tiempo de la subida/caída (tipo)
|
1.1ns, 1.4ns
|
|
Voltaje - fuente
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-55°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SSOP (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SSOP
|
|
Número bajo del producto
|
ISO7762
|
