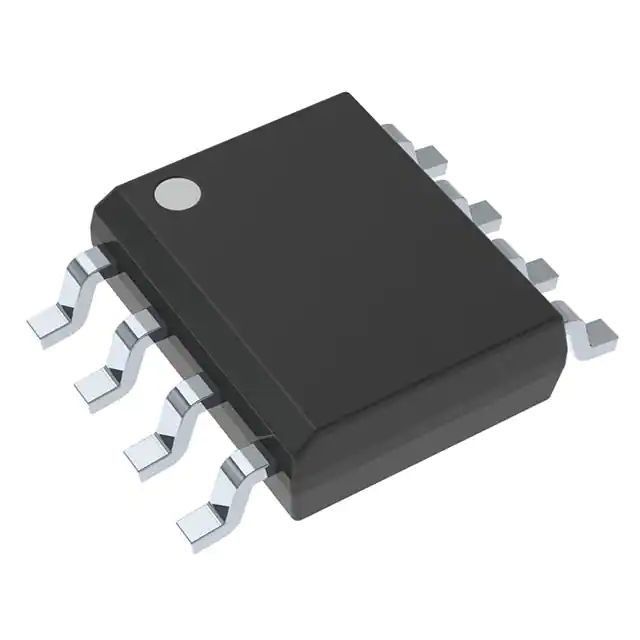

Ajuste 500MA 8SOIC 1.2V ajustable de LM2674MX-ADJ NOPB IC REG BUCK
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM2674MX-ADJ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Cinta y carrete | Función: | Descender |
|---|---|---|---|
| Tipo de la salida: | ajustable | Voltaje - entrado (minuto): | 6.5V |
| Voltaje - entrado (máximo): | 40V | Voltaje - salida (máxima): | 37V |
| Alta luz: | LM2674MX-ADJ NOPB IC,AJUSTE 500MA 8SOIC DE IC REG BUCK,1.2V LM2674MX-ADJ NOPB |
||
Descripción de producto
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Mfr
|
Ti
|
|
Serie
|
SWITCHER® SIMPLE
|
|
Situación del producto
|
Activo
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de la salida
|
Ajustable
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
6.5V
|
|
Voltaje - entrado (máximo)
|
40V
|
|
Voltaje - salida (minuto/fijado)
|
1.2V
|
|
Voltaje - salida (máxima)
|
37V
|
|
Actual - salida
|
500mA
|
|
Frecuencia - transferencia
|
260kHz
|
|
Rectificador síncrono
|
No
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
8-SOIC (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
8-SOIC
|
|
Número bajo del producto
|
LM2674
|
Características de LM2674MX-ADJ
1• Eficacia el hasta 96%
• Disponible en 8-Pin SOIC, PDIP, y 16-Pin WSON
Paquetes
• Simple y fácil diseñar con
• Requiere solamente 5 componentes externos
• Utiliza los inductores estándar fácilmente disponibles
• 3-V, 5-V, 12-V, y ajustable hicieron salir versiones
• Gama ajustable del voltaje de salida de la versión: 1,21 V
a 37 V
• Tolerancia máxima del voltaje de salida del ±1.5% encima
Condiciones de la línea y de carga
• Corriente asegurada de la carga de la salida 500-mA
• interruptor de salida de 0.25-Ω DMOS
• Gama de voltaje entrado ancha: 8 V a 40 V
• oscilador interno de frecuencia fija 260-kHz
• Capacidad del cierre de TTL, recurso seguro de la energía baja
Modo
• Cierre termal y protección actual del límite
Usos de LM2674MX-ADJ
• Eficacia alta simple (el >90%) descender (dólar)
Reguladores
• Preregulator eficiente para los reguladores lineares
• Convertidores Positivo-a-negativos
Descripción de LM2674MX-ADJ
El LM2674 SWITCHER® SIMPLE
el regulador es un convertidor descender asíncrono fácil de usar de DC-DC
con una gama de voltaje de entrada ancha hasta 40 V. Es capaz de la entrega hasta la carga de 0.5-A DC actual con excelente
regulación de la línea y de la carga. Estos dispositivos están disponibles en voltajes de salida fijos de 3,3 V, 5 V, 12 V, y
versión ajustable de la salida. La familia requiere pocos componentes externos y el arreglo de perno fue diseñado
para la disposición simple, óptima del PWB.
