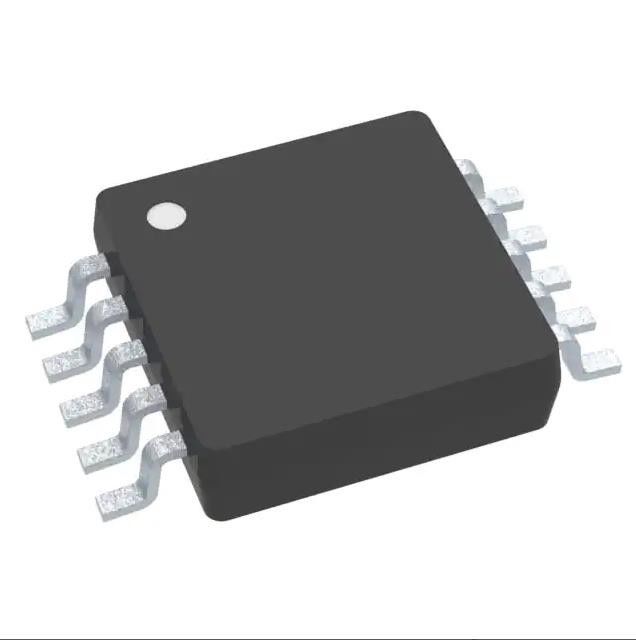

ALZA/SEPIC 10VSSOP IC descender del registro CTRLR de LM5022QDGSRQ1 IC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | TI |
| Certificación: | Original |
| Número de modelo: | LM5022QDGSRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Topología: | Alza, SEPIC | Número de salidas: | 1 |
|---|---|---|---|
| Fases de salida: | 1 | Voltaje - fuente (Vcc/Vdd): | 6V ~ 60V |
| Frecuencia - transferencia: | 200kHz ~ 2.24MHz | Ciclo de trabajo (máximo): | el 95% |
| Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) | ||
| Alta luz: | LM5022QDGSRQ1 IC,ALZA DEL REGISTRO CTRLR DE IC,SEPIC 10VSSOP IC descender |
||
Descripción de producto
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Reguladores de transferencia de DC DC
|
|
Mfr
|
TI
|
|
Serie
|
Automotriz, AEC-Q100
|
| Paquete | Cinta y carrete |
|
Situación del producto
|
Activo
|
|
Tipo de la salida
|
Conductor del transistor
|
|
Función
|
Elevador, elevador/descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Alza, SEPIC
|
|
Número de salidas
|
1
|
|
Fases de salida
|
1
|
|
Voltaje - fuente (Vcc/Vdd)
|
6V ~ 60V
|
|
Frecuencia - transferencia
|
200kHz ~ 2.24MHz
|
|
Ciclo de trabajo (máximo)
|
el 95%
|
|
Rectificador síncrono
|
No
|
|
Sincronización del reloj
|
Sí
|
|
Interfaces en serie
|
-
|
|
Características del control
|
Control de frecuencia, comienzo suave
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
10-TFSOP, 10-MSOP (0,118", anchura de 3.00m m)
|
|
Paquete del dispositivo del proveedor
|
10-VSSOP
|
|
Número bajo del producto
|
LM5022
|
Características de LM5022QDGSRQ1
• AEC-Q100 califican 1 calificado con el siguiente
resultados:
– Grado 1 de la temperatura del dispositivo: -40°C a 125°C
Gama de temperaturas ambiente de funcionamiento
– Nivel 2 de la clasificación de HBM ESD del dispositivo
– Nivel C5 de la clasificación del dispositivo CDM ESD
• Regulador de lanzamiento interno 60-V
• conductor de la puerta del MOSFET del pico 1-A
• VIN Range: 6 V a 60 V (actúe abajo a 3 V después
inicio)
• Límite del ciclo de trabajo del 90%
• UVLO programable con histéresis
• Límite actual del Ciclo-por-ciclo
• Solo sistema de la frecuencia del oscilador del resistor
• Frecuencia que cambia ajustable a 2.2MHz
• Sincronización externa del reloj
• Remuneración de la cuesta
• Comienzo suave ajustable
• paquete de 10-Pin VSSOP
Usos de LM5022QDGSRQ1
• Convertidor del alza
• Convertidor de SEPIC
