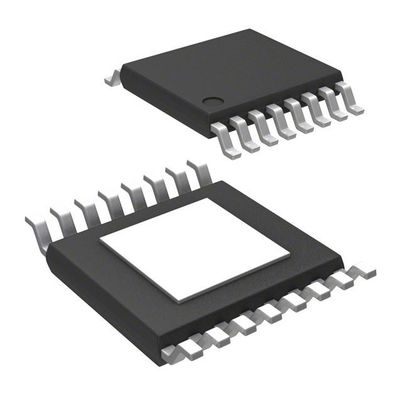

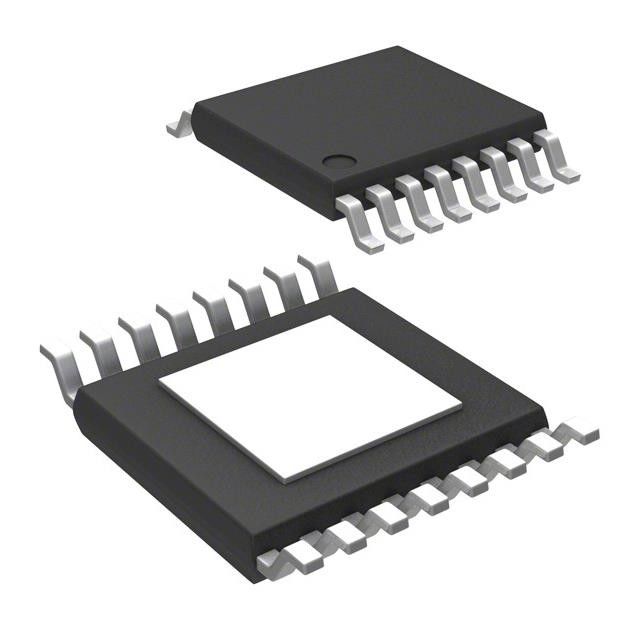

Salida ajustable 1V 1 del positivo de LM46001PWPR Buck Switching Regulator IC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM46001PWPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Voltaje - entrado (minuto): | 3.5V | Voltaje - entrado (máximo): | 60V |
|---|---|---|---|
| Temperatura de funcionamiento: | -40°C ~ 125°C | Frecuencia - transferencia: | 200kHz ~ 2.2MHz |
| Rectificador síncrono: | Sí | Paquete/caso: | 16-PowerTSSOP (0,173", anchura de 4.40m m) |
| Paquete del dispositivo del proveedor: | 16-HTSSOP | Voltaje - salida (máxima): | 28V |
| Alta luz: | 1V Buck Switching Regulator IC,Recorte regulador IC de LM46001PWPR,1V 1 salida LM46001PWPR |
||
Descripción de producto
Salida ajustable positiva 1V 1 de IC del recorte regulador de LM46001PWPR
Ajuste 1A 16HTSSOP de IC REG BUCK
Características de LM46001PWPR
1• corriente quieta 24-µA en la regulación
• Eficacia alta en la carga ligera (DCM y PFM)
• Estándares de la EMI de las reuniones EN55022/CISPR 22
• Rectificación síncrona integrada
• Frecuencia que cambia ajustable: 200 kilociclos a
2,2 megaciclos (500 kilociclos de defecto)
• Sincronización de la frecuencia al reloj externo
• Remuneración interna
• Establo con muchas combinaciones de cerámica,
Condensadores del polímero, del tantalio, y de aluminio
• Poder-buena bandera
• Comienzo suave en carga Pre-en polarización negativa
• Comienzo suave interno: ms 4,1
• Tiempo extensible del Suave-principio por el condensador externo
• Capacidad de seguimiento del voltaje de salida
• La precisión permite programar el sistema UVLO
• Protección del cortocircuito de la salida con modo del hipo
• Protección termal de sobrecalentamiento del cierre
• Cree crean para requisitos particulares usando el LM46001 con
el diseñador del poder de WEBENCH®
Cualidades de producto de LM46001PWPR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Reguladores de voltaje - recortes reguladores de DC DC
|
|
Mfr
|
T I
|
|
Serie
|
SWITCHER® SIMPLE
|
|
Situación del producto
|
Activo
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de la salida
|
Ajustable
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
3.5V
|
|
Voltaje - entrado (máximo)
|
60V
|
|
Voltaje - salida (minuto/fijado)
|
1V
|
|
Voltaje - salida (máxima)
|
28V
|
|
Actual - salida
|
1A
|
|
Frecuencia - transferencia
|
200kHz ~ 2.2MHz
|
|
Rectificador síncrono
|
Sí
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-PowerTSSOP (0,173", anchura de 4.40m m)
|
|
Paquete del dispositivo del proveedor
|
16-HTSSOP
|
|
Número bajo del producto
|
LM46001
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Descripción de LM46001PWPR
El regulador LM46001 es un convertidor descender síncrono fácil de usar de DC-DC capaz de conducir hasta 1 A de la carga actual de un voltaje de entrada que se extiende a partir de 3,5 V a 60 V. El LM46001 proporciona eficacia, exactitud de la salida, y voltaje excepcionales del marginado en un tamaño muy pequeño de la solución. Una familia extensa está disponible en 0.5-A y 2-A cargan opciones actuales en paquetes compatibles del perno-a-perno. el control del Peakcurrent-modo se emplea para alcanzar la remuneración del lazo de control sencillo y la limitación actual del ciclo-por-ciclo. Características opcionales tales como frecuencia que cambia programable, sincronización, poder-buena bandera, precisión permitir, comienzo suave interno, comienzo suave extensible, y seguimiento para proporcionar una plataforma flexible y fácil de usar para una amplia gama de usos. La conducción discontinua y la reducción automática de la frecuencia en las cargas ligeras mejoran eficacia de la luz-carga. La familia requiere pocos componentes externos y el arreglo de perno permite la disposición simple, óptima del PWB.
Las características de protección incluyen cierre termal, VCC cierre del undervoltage, límite actual del ciclo-por-ciclo, y protección del cortocircuito de la salida. El dispositivo LM46001 está disponible en 16 el paquete de la ventaja HTSSOP (PWP, 6,6 milímetros de × 5,1 milímetros de × 1,2 milímetros) con la echada de la ventaja de 0,65 milímetros. El dispositivo es perno-a-perno compatible con LM46000, LM46002, LM43603, LM43602, LM43601, y LM43600
