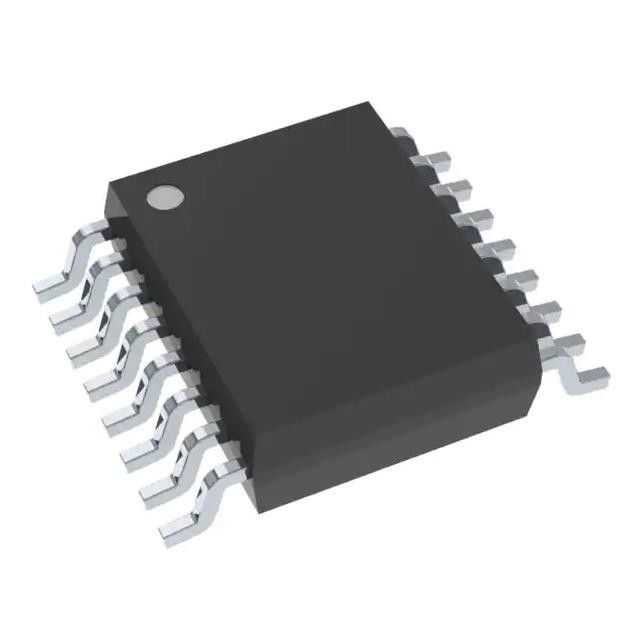

Salida 3A 16-TSSOP de LM53603AQPWPRQ1 Buck Switching Regulator IC 3.3V 1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM53603AQPWPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de la salida: | ajustable | Función: | Descender |
|---|---|---|---|
| Voltaje - entrado (minuto): | 3.9V | Voltaje - entrado (máximo): | 36V |
| Voltaje - salida (máxima): | 6V | Temperatura de funcionamiento: | -40°C ~ 125°C |
| Montaje del tipo: | Soporte superficial | Paquete del dispositivo del proveedor: | 16-HTSSOP |
| Alta luz: | Microprocesador del circuito integrado 16-TSSOP,3,3 regulador de voltaje de V IC |
||
Descripción de producto
Salida 3A 16-TSSOP de LM53603AQPWPRQ1 Buck Switching Regulator IC 3.3V 1
Características de LM53603AQPWPRQ1
Los LM53603-Q1, LM53602-Q1 están disponibles como productos automotrices del grado de AEC-Q1-Qualified con resultados de siguiente:
– Grado 1 de la temperatura del dispositivo: -40°C a +125°C
Rango de operación ambiente
– Nivel 1C de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
• 3 A o 2 una corriente de la carga máxima
• Gama de voltaje entrado a partir de 3,5 V a 36 V:
Transeúntes a 42 V
• Opciones del voltaje de salida: 5 V, 3,3 V, AJUSTE
• 2,1 megaciclos fijaron frecuencia que cambiaba
• Tolerancia del voltaje de salida del ±2%
• – 40°C a la gama de temperaturas de empalme 150°C
• corriente del cierre de 1,7 µA (típica)
• 24 fuentes entradas µA actuales en ninguna carga (típica)
• Ningún divisor externo de la reacción requirió para 5 V o
3,3 salida de V
• Salida del reset con el filtro y el retraso
• Modo de carga ligero automático para mejorado
Eficacia
• Modo forzado seleccionable por el usuario de PWM (FPWM)
• Remuneración incorporada del lazo, Suave-principio, corriente
Límite, cierre termal, UVLO, y externo
Sincronización de la frecuencia
• Paquete termalmente aumentado de 16 ventajas:
5 milímetros x 4,4 milímetros x 1 milímetro
Cualidades de producto de LM53603AQPWPRQ1
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Reguladores de voltaje - recortes reguladores de DC DC
|
|
Mfr
|
TI
|
|
Serie
|
Automotriz, AEC-Q100
|
|
Situación del producto
|
Activo
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de la salida
|
Ajustable
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
3.9V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida (minuto/fijado)
|
3.3V
|
|
Voltaje - salida (máxima)
|
6V
|
|
Actual - salida
|
3A
|
|
Frecuencia - transferencia
|
2.1MHz
|
|
Rectificador síncrono
|
Sí
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
(0,173", anchura de 4.40m m) cojín expuesto 16-TSSOP
|
|
Paquete del dispositivo del proveedor
|
16-HTSSOP
|
|
Número bajo del producto
|
LM53603
|
Usos de LM53603AQPWPRQ1
• Fuentes de alimentación industriales
• Sistemas de telecomunicaciones
• Sub-ES la banda automotriz
• VIN Regulation ancho de fines generales
• Regulación de la Punto-De-carga de la eficacia alta
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
