Fluctuación ultrabaja SNGL 48VQFN 800MHz del microprocesador del circuito integrado de LMK05318RGZT
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMK05318RGZT |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Entrada: | Reloj, LVCMOS | Salida: | CML, HCSL, LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| Número de circuitos: | 2 | Ratio - entrado: Salida: | 2:8 |
| Frecuencia - máxima: | 800MHz | Voltaje - fuente: | 1.71V ~ 3.465V |
| Alta luz: | 800 MHz LMK05318RGZT,chip de circuito integrado de 800 MHz,chip de circuito integrado LMK05318RGZT |
||
Descripción de producto

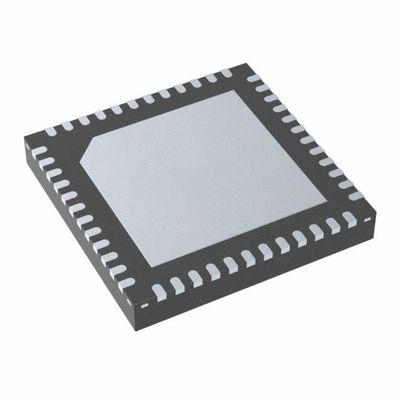

LMK05318RGZT IC 800MHz 2 48-VFQFN Almohadilla expuesta ULTRA BAJA JITTER SNGL
Características de LMK05318RGZT
Un bucle de enganche de fase digital (DPLL) con:
– Conmutación sin impacto: transitorio de fase de ±50 ps
– Ancho de banda de bucle programable con Fastlock
– Sincronización conforme a los estándares y
Remanente utilizando un TCXO/OCXO de bajo costo
• Dos bucles de enganche de fase analógicos (APLL) con
Rendimiento de Jitter líder en la industria:
– Fluctuación RMS de 50 fs a 312,5 MHz (APLL1)
– Fluctuación RMS de 125 fs a 155,52 MHz (APLL2)
• Dos entradas de reloj de referencia
– Selección de entrada basada en prioridad
– Remanente digital por pérdida de referencia
• Ocho salidas de reloj con controladores programables
– Hasta seis frecuencias de salida diferentes
– AC-LVDS, AC-CML, AC-LVPECL, HCSL y
– Conmutación sin impacto: transitorio de fase de ±50 ps
– Ancho de banda de bucle programable con Fastlock
– Sincronización conforme a los estándares y
Remanente utilizando un TCXO/OCXO de bajo costo
• Dos bucles de enganche de fase analógicos (APLL) con
Rendimiento de Jitter líder en la industria:
– Fluctuación RMS de 50 fs a 312,5 MHz (APLL1)
– Fluctuación RMS de 125 fs a 155,52 MHz (APLL2)
• Dos entradas de reloj de referencia
– Selección de entrada basada en prioridad
– Remanente digital por pérdida de referencia
• Ocho salidas de reloj con controladores programables
– Hasta seis frecuencias de salida diferentes
– AC-LVDS, AC-CML, AC-LVPECL, HCSL y
Atributos del productode LMK05318RGZT
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos Integrados (CI)
Reloj/Tiempo
Generadores de reloj, PLL, sintetizadores de frecuencia
|
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
-
|
|
Estado del producto
|
Activo
|
|
Tipo
|
-
|
|
PLL
|
Sí con derivación
|
|
Aporte
|
Reloj, LVCMOS
|
|
Producción
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Número de circuitos
|
2
|
|
Relación - Entrada:Salida
|
2:8
|
|
Diferencial - Entrada:Salida
|
Sí Sí
|
|
Frecuencia - Máx.
|
800MHz
|
|
Divisor/Multiplicador
|
Sí Sí
|
|
Suministro de voltaje
|
1,71 V ~ 3,465 V
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
Almohadilla expuesta 48-VFQFN
|
|
Paquete de dispositivo del proveedor
|
48-VQFN (7x7)
|
|
Número de producto base
|
LMK05318
|
Aplicacionesde LMK05318RGZT
• SyncE (G.8262), SONET/SDH (Estrato 3/3E,
G.813, GR-1244, GR-253), esclavo PTP IEEE 1588
Reloj o red de transporte óptico (G.709)
• Tarjetas de línea 400G, tarjetas Fabric para Ethernet
Conmutadores y enrutadores
• Estación base inalámbrica (BTS), red de retorno inalámbrica
• Prueba y Medida, Imágenes Médicas
• Limpieza de fluctuaciones, atenuación de fluctuaciones y
Generación de reloj de referencia para 56G/112G PAM-4
PHY, ASIC, FPGA, SoC y procesadores
Quiere saber más detalles sobre este producto
