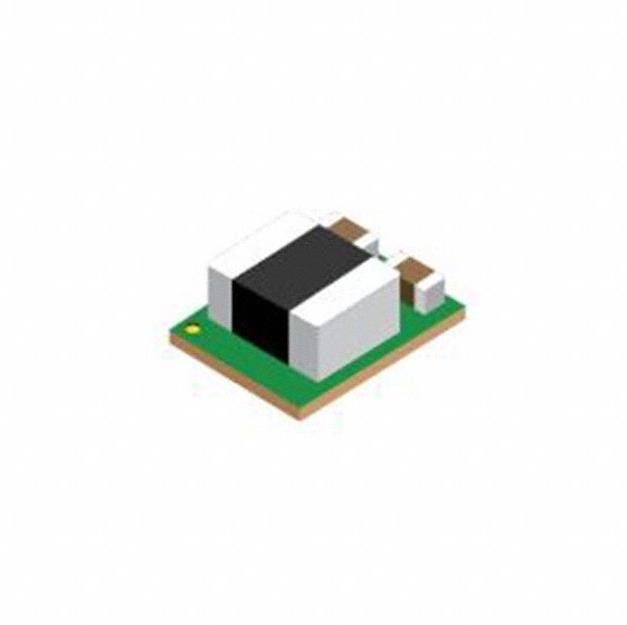

Salida 3.3V 500mA 4V-36V del convertidor 1 de DC del módulo de LMZM23600V3SILR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMZM23600V3SILR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Actual - salida (máxima): | 500mA | Voltaje - entrado (minuto): | 4V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 36V | Temperatura de funcionamiento: | -40°C ~ 125°C |
| Tamaño/dimensión: | 0,15" L x 0,12" W x 0,06" H (3.8m m x 3.0m m x 1.6m m) | Paquete del dispositivo del proveedor: | 10-uSIP (3.8x3) |
| Alta luz: | 36V LMZM23600V3SILR,4V LMZM23600V3SILR,convertidor de DC DC del módulo de 3.3V 500mA |
||
Descripción de producto
Salida 3.3V 500mA 4V - del convertidor 1 de DC DC del módulo de LMZM23600V3SILR entrada 36V
Características de LMZM23600V3SILR
4-V al voltaje de entrada de funcionamiento amplio 36-V
• 1.2-V 15-V ajustable, y 3.3-V o 5-V fijado
opciones del voltaje de salida
• corriente de salida 0.5-A
• Condensadores solamente de entrada y de la salida necesarios para 5-V
y diseños de la salida 3.3-V
• 27 mm2
Tamaño de la solución con la disposición de un sólo lado
• corriente de la fuente 28-µA en ninguna carga
• corriente del cierre 2-µA
• Poder-buena bandera
• Sincronización externa de la frecuencia
• Perno de la selección de MODO
– Modo forzado de PWM para la frecuencia constante
operación
– Modo auto de PFM para la eficacia alta en la carga ligera
• Remuneración incorporada del lazo de control, comienzo suave,
límite actual, y UVLO
• Miniatura 3,8 milímetros de × 3 milímetros de × paquete de 1,6 milímetros
• Cree crean para requisitos particulares usando el LMZM23600
con el diseñador del poder de WEBENCH®
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Fuentes de alimentación - soporte del tablero
Convertidores de DC DC
|
|
Mfr
|
Instrumentos de T
|
|
Serie
|
-
|
|
Situación del producto
|
Activo
|
|
Tipo
|
PoL Module sin aislar
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
4V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida 1
|
3.3V
|
|
Voltaje - salida 2
|
-
|
|
Voltaje - salida 3
|
-
|
|
Voltaje - salida 4
|
-
|
|
Actual - salida (máxima)
|
500mA
|
|
Usos
|
ITE (anuncio publicitario)
|
|
Características
|
OCP, SCP, UVLO
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Eficacia
|
el 87%
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
10-LDFN expuso el cojín, módulo
|
|
Tamaño/dimensión
|
0,15" L x 0,12" W x 0,06" H (3.8m m x 3.0m m x 1.6m m)
|
|
Paquete del dispositivo del proveedor
|
10-uSIP (3.8x3)
|
|
Características del control
|
-
|
|
Número bajo del producto
|
LMZM23600
|
Usos de LMZM23600V3SILR
• Transmisores del sensor
• Prueba y medida
• Infraestructura de la rejilla
• El espacio obligó usos
Descripción de LMZM23600V3SILR
El LMZM23600 es un 4-V a la gama del voltaje de la ancho-entrada 36-V, corriente quieta baja, DC/DC de alto rendimiento
módulo diseñado específicamente para los usos industriales espacio-obligados. El dispositivo está disponible en
opción ajustable del voltaje de salida con 1.2-V a la gama de la salida 15-V, así como opciones de salida fijas 5-V y 3.3-V.
El nivel de la integración y de la tecnología de envasado innovadora utilizadas en este módulo de poder lo hace posible
para diseñar un 5-V o un convertidor de 3.3-V 0.5-A DC/DC con solamente un condensador de la entrada y un condensador de la salida en apenas 27
milímetro de ² del espacio disponible del tablero.
