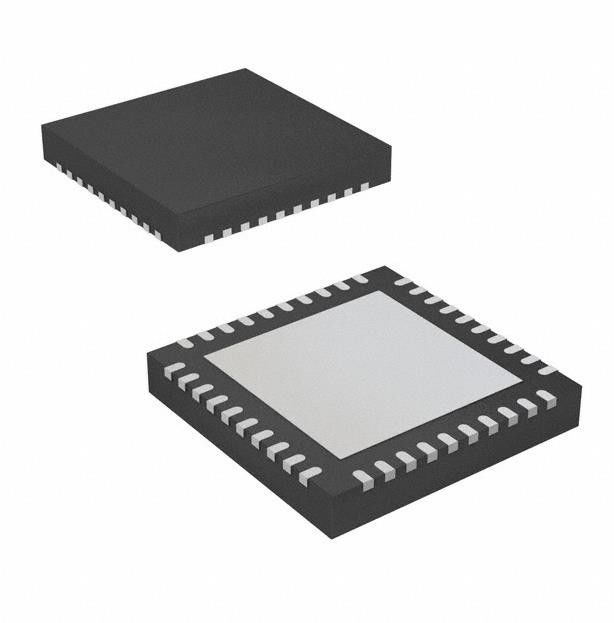

Salida 50mA de IC 18 del conductor del microprocesador LED del circuito integrado de LP5860RKPR 40VQFN
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LP5860RKPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 18 | Voltaje - entrado (minuto): | 2.7V |
|---|---|---|---|
| Voltaje - entrado (máximo): | 5.5V | Temperatura de funcionamiento: | -40°C ~ 85°C |
| Actual - salida/canal: | 50mA | Paquete del dispositivo del proveedor: | 40-VQFN (5x5) |
| Alta luz: | Microprocesador del circuito integrado 40VQFN,microprocesador del circuito integrado 50mA,Conductor IC de LP5860RKPR LED |
||
Descripción de producto
Salida Constant Current Analog linear 50mA 40-VQFN (5x5) de IC 18 del conductor de LP5860RKPR LED
Características de LP5860RKPR
Topología de la matriz del LED:
– 18 fregaderos actuales constantes con 11 interruptores de exploración
para 198 puntos del LED
– Configurable para 1 a 11 interruptores de exploración
• Gama del voltaje de funcionamiento:
– Gama de VCC/VLED: 2,7 V a 5,5 V
– Pernos de la lógica compatibles con 1,8 V, 3,3 V, y 5 V
• 18 fregaderos actuales constantes con la alta precisión:
– 0.1mA-50 mA por fregadero actual cuando VCC ≥ 3,3
V
– error del Dispositivo-a-dispositivo: canal del ±3% cuándo
= 50 mA actual
– Error de canal a canal: canal del ±3% cuándo
= 50 mA actual
– Defasaje para el poder transitorio equilibrado
• Consumo de energía ultrabajo:
– Modo del cierre: ≤ ICC 1 UA cuando EN = bajo
– Modo espera: ≤ ICC 10 UA cuando EN = alto
y CHIP_EN = 0 (los datos conservaron)
– Modo activo: ICC = 4,3 mA (tipo.) cuando canal
= 5 mA actual
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Gestión del poder (PMIC)
Conductores del LED
|
|
Mfr
|
Instrumentos de T
|
|
Serie
|
-
|
|
Situación del producto
|
Activo
|
|
Tipo
|
Linear
|
|
Topología
|
Constant Current
|
|
Interruptores internos
|
Sí
|
|
Número de salidas
|
18
|
|
Voltaje - fuente (minuto)
|
2.7V
|
|
Voltaje - fuente (máxima)
|
5.5V
|
|
Voltaje - salida
|
-
|
|
Actual - salida/canal
|
50mA
|
|
Frecuencia
|
32MHz
|
|
Oscurecimiento
|
Análogo, PWM
|
|
Usos
|
Fines generales
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
40-VFQFN expuso el cojín
|
|
Paquete del dispositivo del proveedor
|
40-VQFN (5x5)
|
|
Número bajo del producto
|
LP5860
|
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | No aplicable |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Usos de LP5860RKPR
• Animación e indicación del LED para:
– Teclado, ratón, y accesorios del juego
– Aparatos electrodomésticos importantes y elegantes
– Altavoz elegante del altavoz, atada con alambre y inalámbrica
– Mezclador audio, equipo de DJ, y difusión
– Equipo, interruptores, y servidores del acceso
• Fregaderos actuales constantes para el módulo óptico
Descripción de LP5860RKPR
El LP5860 es 11 un conductor de la matriz del × 18 LED. El dispositivo integra 11 FETs que cambian con la corriente constante 18
fregaderos. Un dispositivo LP5860 puede conducir para arriba a 198 puntos del LED o a 66 pixeles del RGB usando matriz de la tiempo-multiplexación
esquema.
El LP5860 apoya ambo el oscurecimiento análogo y PWM que amortiguan métodos. Para el oscurecimiento análogo, el aumento actual
cada del LED individual el punto se puede ajustar con 256 pasos a 8 pedazos puntea la corrección. Para PWM que amortigua,
los 8 pedazos integrados o 16 pedazos configurables, > los generadores de 20-KHz PWM para cada punto del LED permiten liso, vivo
efectos de animación sin ruido audible. Cada LED se puede también trazar en un grupo PWM de 8 pedazos para alcanzar
control de grupo con tráfico de datos mínimo.
El dispositivo LP5860 ejecuta SRAM direccionable lleno. El dispositivo apoya los datos enteros de SRAM restaura
y actualización parcial de los datos de SRAM a pedido para minimizar el tráfico de datos. El LP5860 ejecuta el fantasma
circuito de la cancelación para eliminar la parte superior y la imagen secundaria de la desventaja. El LP5860 también utiliza brillo bajo
tecnología de la remuneración para apoyar los pixeles de alta densidad del LED. 1-MHz I2C (máximo) y 12-MHz
los interfaces (máximos) de SPI están disponibles en el LP5860.
