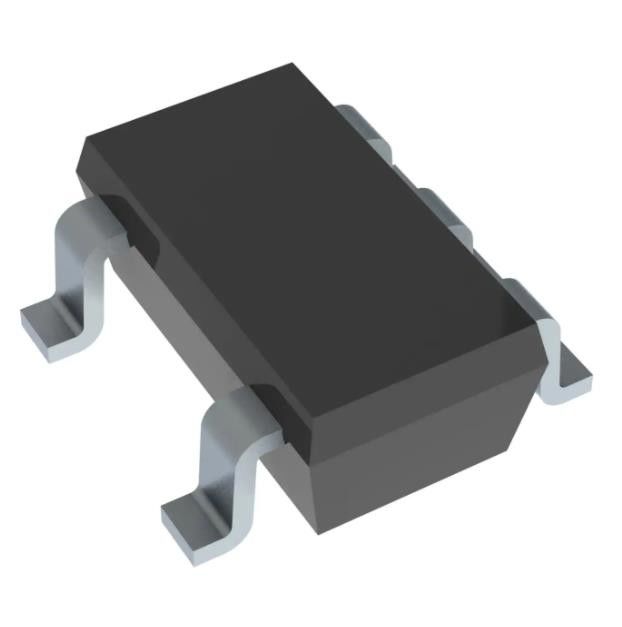

Carril-a-carril SOT-23-5 SC-74A, SOT-753 del circuito TLV2471QDBVRQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TLV2471QDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tarifa de ciénaga: | 1.5V/µs | Actual - prejuicio entrado: | PA 2,5 |
|---|---|---|---|
| Voltaje - compensación entrada: | µV 250 | Actual - fuente: | 600µA |
| Actual - salida/canal: | 35 mA | Voltaje - palmo de la fuente (minuto): | 2,7 V |
| Temperatura de funcionamiento: | -40°C ~ 125°C | ||
Descripción de producto
Carril-a-carril SOT-23-5 SC-74A, SOT-753 del circuito TLV2471QDBVRQ1
Características
Entrada del FET: YoB = máximo del PA 50 Entrada del FET: YoB = máximo del PA 50 Calificado para los usos automotrices
¿? La protección del ESD excede 2000 V por
MIL-STD-883, método 3015; Excede 200 V
Usando modelo de máquina (C = 200 PF, R = 0)
¿? Entrada-salida del Carril-A-carril del Cmos
¿? Corriente diagonal entrada… PA 2,5
¿? Corriente baja de la fuente… 600 µA/Channel
¿? Producto del Aumento-ancho de banda… 2,8 megaciclos
¿? Capacidad de impulsión de alto rendimiento
− ±10 mA en 180 milivoltio
− ±35 mA en 500 milivoltio
¿? ΜV compensado entrado 250 del voltaje… (tipo)
¿? Gama del voltaje de fuente… 2,7 V a 6 V
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Linear
Amplificadores
Instrumentación, amperios DE OP. SYS., almacenador intermediario amperios
|
|
Mfr
|
TI
|
|
Serie
|
Automotriz, AEC-Q100
|
|
Tipo del amplificador
|
Fines generales
|
|
Número de circuitos
|
1
|
|
Tipo de la salida
|
Carril-a-carril
|
|
Tarifa de ciénaga
|
1.5V/µs
|
|
Producto del ancho de banda del aumento
|
2,8 megaciclos
|
|
Actual - prejuicio entrado
|
PA 2,5
|
|
Voltaje - compensación entrada
|
µV 250
|
|
Actual - fuente
|
600µA
|
|
Actual - salida/canal
|
35 mA
|
|
Voltaje - palmo de la fuente (minuto)
|
2,7 V
|
|
Voltaje - palmo de la fuente (máximo)
|
6 V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
SC-74A, SOT-753
|
|
Paquete del dispositivo del proveedor
|
SOT-23-5
|
|
Número bajo del producto
|
TLV2471
|
Descripción
El TLV247x es una familia de amplificadores operativos de la entrada-salida del carril-a-carril del Cmos que establece un nuevo punto del funcionamiento para la corriente de la fuente contra funcionamiento de la CA. Estos dispositivos consumen apenas 600 µA/channel mientras que ofrecen 2,8 megaciclos del producto del aumento-ancho de banda. Junto con funcionamiento creciente de la CA, el amplificador proporciona la capacidad de impulsión de alto rendimiento, solucionando un defecto importante de los amplificadores operativos de una más vieja microfuerza. El TLV247x puede balancear dentro de 180 milivoltio de cada carril de la fuente mientras que conduce una carga 10-mA. Para los usos no--RRO, el TLV247x puede suministrar ±35 mA en 500 milivoltio del carril. Las entradas y las salidas balancean el carril-a-carril para el rango dinámico creciente en los usos de baja tensión. Este funcionamiento hace el ideal de la familia de TLV247x para la interfaz del sensor, el equipamiento médico portátil, y otros circuitos de adquisición de datos. Especifican a la familia completamente en 3 V y 5 V a través de la gama de temperaturas automotriz (−40°C a 125°C).
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
