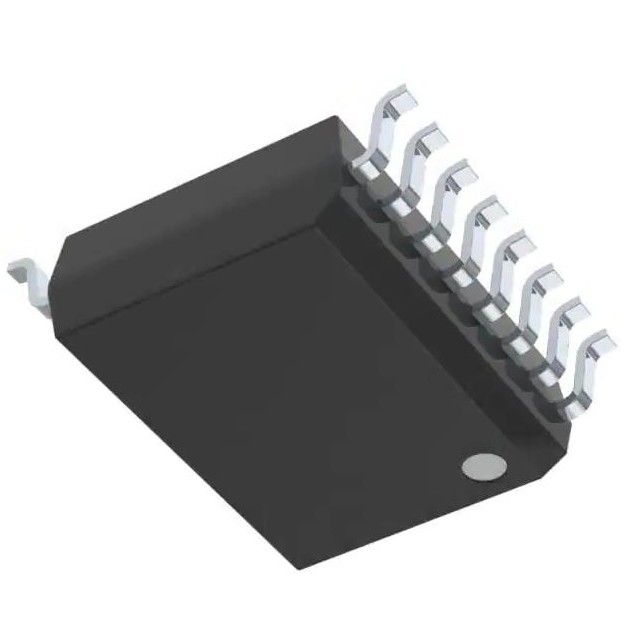

DAC7715UB IC Chip Convertidor digital a analógico de 12 bits 4 16-SOIC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | DAC7715UB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | DAC7715UB | Voltaje - revés de DC (Vr) (máximo): | 150mA |
|---|---|---|---|
| Voltaje - delantero (Vf) (máximo) @ si: | 1 V @ 10 mA | Actual - salida reversa @ Vr: | µA 2,5 @ 70 V |
| Tiempo de recuperación reversa (trr): | 4 ns | ||
Descripción de producto
DAC7715UB Chip de circuito integrado Convertidor digital a analógico de 12 bits 4 16-SOIC
Cuádruple, entrada en serie, 12 bits, salida de voltaje CONVERTIDOR DE DIGITAL A ANALÓGICO
Caracteristicas deDAC7715UB
● BAJA POTENCIA: 250 mW (máx.)
● FUNCIONAMIENTO UNIPOLAR O BIPOLAR
● TIEMPO DE ESTABILIZACIÓN: 10µs a 0.012%
● LINEALIDAD Y MONOTONICIDAD DE 12 BITS:
–40°C a +85°C
● ENTRADAS DE DATOS CON DOBLE BÚFER
● PAQUETE PEQUEÑO SO-16
DESCRIPCIÓN de DAC7715UB
El DAC7715 es un cuatro, entrada en serie, 12 bits, voltaje
Convertidor digital a analógico (DAC) de salida con
Rendimiento monótono de 12 bits garantizado sobre el
Rango de temperatura de –40 °C a +85 °C.un asíncrono
restablecer borra todos los registros a escala media (800H) o
escala cero (000H), seleccionable a través del pin RESETSEL.
Las entradas individuales del DAC tienen doble búfer para
permitir la actualización simultánea de todas las salidas DAC.
El dispositivo se puede alimentar desde un solo suministro de +15V
o desde suministros duales de +15V y –15V.
La baja potencia y el tamaño pequeño hacen que el DAC7715 sea ideal
para equipos de prueba automáticos, programadores DAC por pin, sistemas de adquisición de datos y servocontrol de circuito cerrado.El dispositivo está disponible en un paquete SO-16
y está garantizado en el rango de temperatura de –40 °C a +85 °C.
Especificaciones de DAC7715UB
|
Producto
|
DAC7715UB
|
|
Programable Digi-Key
|
No verificado
|
|
Número de bits
|
12
|
|
Número de convertidores D/A
|
4
|
|
Tiempo de estabilización
|
10 µs
|
|
Tipo de salida
|
Voltaje - Buffered
|
|
Salida diferencial
|
No
|
|
Interfaz de datos
|
SPI
|
|
Tipo de referencia
|
Externo
|
|
Voltaje: suministro, analógico
|
±14,25 V ~ 15,75 V
|
|
Voltaje - Suministro, Digital
|
14,25 V ~ 15,75 V
|
|
INL/DNL (LSB)
|
±1 (máx.), ±1 (máx.)
|
|
Arquitectura
|
R-2R
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Paquete / Caja
|
16-SOIC (0,295", 7,50 mm de ancho)
|
|
Paquete de dispositivo del proveedor
|
16-SOIC
|
|
Tipo de montaje
|
Montaje superficial
|
|
Número de producto base
|
DAC7715
|
rango (−10 ̊
Clasificaciones ambientales y de exportación
con precisión mejorada).La serie LM35 está disponible en paquete
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
APLICACIONES deDAC7715UB
● CONTROL DE PROCESOS
● ATE PIN ELECTRÓNICA
● SERVOCONTROL DE LAZO CERRADO
● CONTROL DE MOTORES
● SISTEMAS DE ADQUISICIÓN DE DATOS
● PROGRAMADORES DAC-PER-PIN
