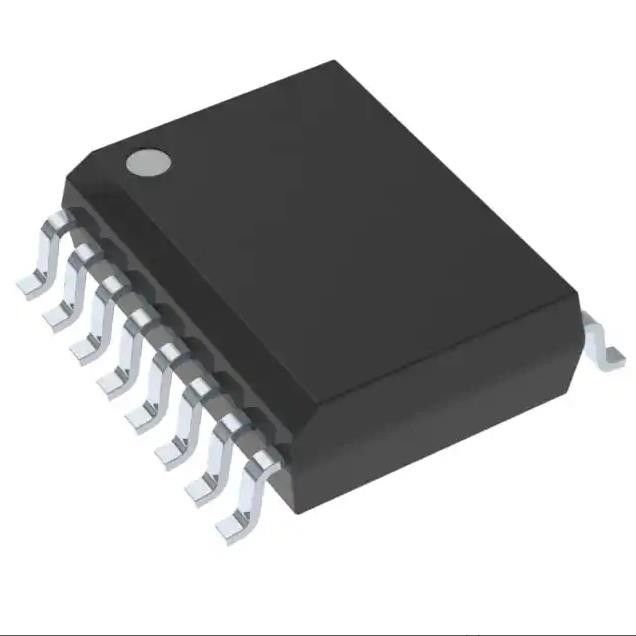

Canal 40Mbps 25kV/µs del microprocesador 2500Vrms 3 del circuito integrado de ISO1176DWR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO1176DWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | ISO1176DWR | Tiempo de corrección: | 10µs |
|---|---|---|---|
| Voltaje - fuente, análogo: | ±14.25V ~ 15.75V | Voltaje - fuente, Digital: | 14.25V ~ 15.75V |
| Temperatura de funcionamiento: | -40°C ~ 85°C | Paquete del dispositivo del proveedor: | 16-SOIC |
Descripción de producto
Canal 40Mbps 25kV/µs del microprocesador 2500Vrms 3 del circuito integrado de ISO1176DWR
RS422, canal 40Mbps 25kV/µs CMTI 16-SOIC (0,295", anchura del aislador 2500Vrms 3 de RS485 Digitaces de 7.50m m)
Características de ISO1176DWR
Cumple o excede los requisitos de EN 50170 y de TIA/EIA-485-A
Señalando las tarifas hasta 40 Mbps
La salida diferenciada excede 2,1 V (la carga 54-Ω)
Capacitancia baja del autobús – 10 PF (máximo)
Hasta 160 transmisores-receptores en un autobús
inmunidad transitoria típica de 50 kV/μs
El receptor a prueba de averías para el autobús se abre, corto, ocioso
las entradas 3.3-V son 5-V tolerantes
Protección del Autobús-Pin ESD
– 16-kV HBM entre los pernos del autobús y GND2
– 6-kV HBM entre los pernos del autobús y GND1
DESCRIPCIÓN de ISO1176DWR
El dispositivo ISO1176 es una línea diferenciada aislada transmisor-receptor diseñado para el uso en PROFIBUS
usos. El dispositivo es ideal para las líneas de transmisión largas porque el bucle de tierra está quebrado prever
operación con una gama mucho más grande del voltaje del común-modo. La barrera simétrica del aislamiento de cada uno
el dispositivo se prueba para proporcionar 2500 VRMS del aislamiento por la UL entre la línea transmisor-receptor y el interfaz del nivel de la lógica
Especificaciones de ISO1176DWR
|
Producto
|
ISO1176DWR |
|
Tecnología
|
Acoplamiento capacitivo
|
|
Tipo
|
RS422, RS485
|
|
Poder aislado
|
No
|
|
Número de canales
|
3
|
|
Entradas - lado 1/Side 2
|
2/1
|
|
Tipo de canal
|
Unidireccional
|
|
Voltaje - aislamiento
|
2500Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
25kV/µs
|
|
Tarifa de datos
|
40Mbps
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
-
|
|
Distorsión de la anchura de pulso (máxima)
|
-
|
|
Tiempo de la subida/caída (tipo)
|
-
|
|
Voltaje - fuente
|
3.15V ~ 5.5V, 4.75V ~ 5.25V
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SOIC (0,295", anchura de 7.50m m)
|
|
Paquete del dispositivo del proveedor
|
16-SOIC
|
|
Número bajo del producto
|
ISO1176
|
gama (̊ −10
con exactitud mejorada). El paquete isailable de la serie LM35
USOS de DAC7715UB/de 1K
Profibus
Automatización de fábricas
Sensores conectados
Motor y control de movimiento
HVA y redes constructivas de la automatización
Estaciones conectadas de la seguridad
Clasificaciones ambientales y de la exportación
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
