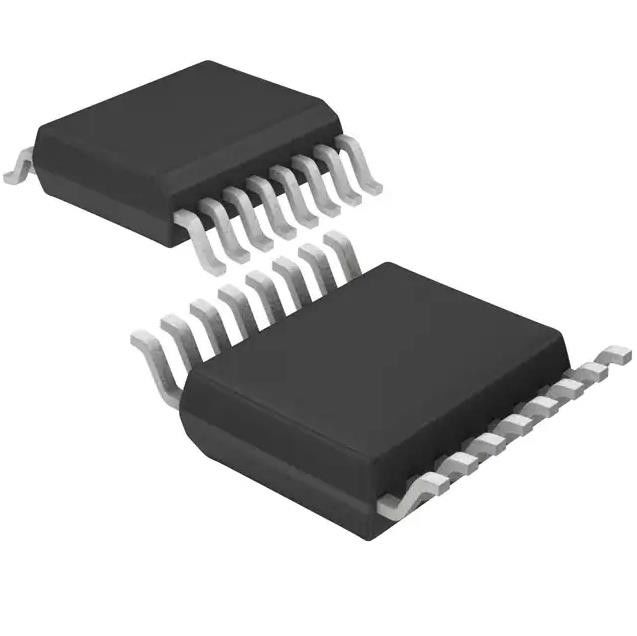

Canal 100Mbps 85kV/µs CMTI 16-SSOP de ISO7762FQDBQRQ1 3000Vrms 6
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ISO7762FQDBQRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | ISO7762FQDBQRQ1 | Entradas - lado 1/Side 2: | 4/2 |
|---|---|---|---|
| Voltaje - aislamiento: | 3000Vrms | Tiempo de la subida/caída (tipo): | 1.1ns, 1.4ns |
| Voltaje - fuente: | 2.25V ~ 5.5V | Temperatura de funcionamiento: | -40°C ~ 125°C |
Descripción de producto
Canal 100Mbps 85kV/µs CMTI 16-SSOP de ISO7762FQDBQRQ1 3000Vrms 6
Canal 100Mbps 85kV/µs CMTI 16-SSOP (0,154", anchura del aislador 3000Vrms 6 de Digitaces de la PODER de 3.90m m)
Características de ISO7762FQDBQRQ1
Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: – 40°C a +125°C
gama de temperaturas ambiente
– Nivel 3A de la clasificación de HBM ESD del dispositivo
– Nivel C6 de la clasificación del dispositivo CDM ESD
• Seguridad-capaz funcional
– Documentación disponible ayudar a seguridad funcional
diseño de sistemas: ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
• Tarifa de 100 datos de Mbps
• Barrera robusta del aislamiento:
– >100-Year proyectó curso de la vida
– Grado del aislamiento de hasta 5000 VRMS
– Hasta 12,8 kilovoltios de capacidad de oleada
– ±100 kV/μs CMTI típico
• Gama ancha de la fuente: 2,25 V a 5,5 V
• 2.25-V a la traducción del nivel 5.5-V
• Alto de la salida del defecto (ISO776x) y punto bajo (ISO776xF)
Opciones
• Bajo consumo de energía, 1,4 mA típico por
canal en 1 Mbps
• Retraso de propagación bajo: 11 ns típicos en 5 V
DESCRIPCIÓN de ISO7762FQDBQRQ1
Los dispositivos ISO776x-Q1 son de alto rendimiento,
aisladores digitales del seis-canal con 5000-VRMS (DW
paquete) y (paquete de DBQ) aislamiento 3000-VRMS
grados por UL 1577. Esta familia de dispositivos está también
certificado según el VDE, CSA, el TUV y CQC.
Especificaciones de ISO7762FQDBQRQ1
|
Producto
|
ISO7762FQDBQRQ1
|
|
Tecnología
|
Acoplamiento capacitivo
|
|
Tipo
|
PODER
|
|
Poder aislado
|
No
|
|
Número de canales
|
6
|
|
Entradas - lado 1/Side 2
|
4/2
|
|
Tipo de canal
|
Unidireccional
|
|
Voltaje - aislamiento
|
3000Vrms
|
|
Inmunidad transitoria del modo común (minuto)
|
85kV/µs
|
|
Tarifa de datos
|
100Mbps
|
|
TpLH/tpHL del retraso de propagación (máximo)
|
16ns, 16ns
|
|
Distorsión de la anchura de pulso (máxima)
|
4.9ns
|
|
Tiempo de la subida/caída (tipo)
|
1.1ns, 1.4ns
|
|
Voltaje - fuente
|
2.25V ~ 5.5V
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SSOP (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SSOP
|
|
Número bajo del producto
|
ISO7762
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con exactitud mejorada). La serie LM35 es paquete disponible
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de ISO7762FQDBQRQ1
Sistema del tren híbrido, eléctrico y de poder (EV/HEV)
– Sistema de gestión de la batería (BMS)
– Cargador a bordo
– Inversor de la tracción
– Convertidor de DC/DC
– Arranque/generador
