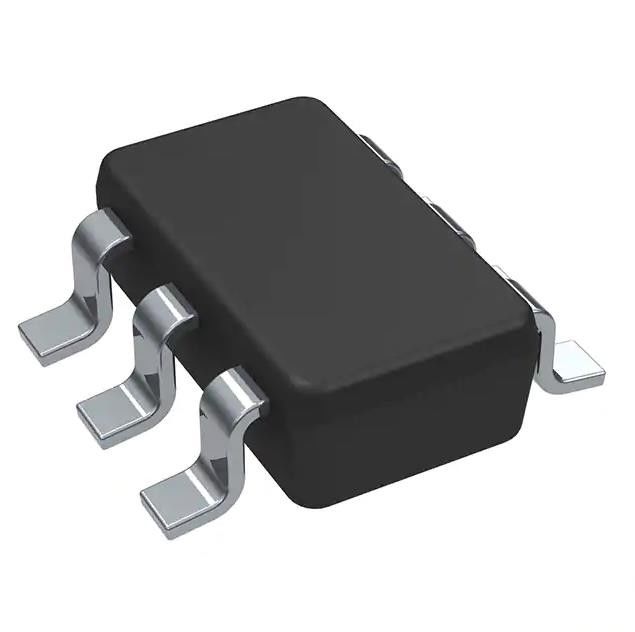

Canal N SOT-23-6 del regulador del anillo o del microprocesador N+1 del circuito integrado LM74700QDBVRQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM74700QDBVRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LM74700QDBVRQ1 | Tipo: | Controlador de anillo OR N+1 |
|---|---|---|---|
| Tipo del FET: | Canal N | Ratio - entrado: Salida: | 1:1 |
| Tiempo de retardo - ENCENDIDO: | 1,4 µs | Tiempo de retardo - APAGADO: | 450 ns |
| Actual - salida (máxima): | 5A | Voltaje - fuente: | 3,2 V ~ 65 V |
Descripción de producto
Canal N SOT-23-6 del regulador del anillo o del microprocesador N+1 del circuito integrado LM74700QDBVRQ1
Salida ajustable 3.3V 1 2.5A del positivo de Buck Switching Regulator IC 22-VFQFN
Características de LM74700QDBVRQ1
AEC-Q100 calificó con los resultados siguientes
– Grado 1 de la temperatura del dispositivo:
– 40°C al funcionamiento ambiente de +125°C
gama de temperaturas
– Nivel 2 de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
• Seguridad-capaz funcional
– Documentación disponible ayudar a seguridad funcional
diseño de sistemas
• 3.2-V a la gama de la entrada 65-V (3.9-V empiezan para arriba)
• – grado del voltaje reverso 65-V
• Bomba de carga para el MOSFET externo del canal N
• ÁNODO 20-mV a la caída de voltaje delantera del CÁTODO
regulación
• Permita la característica del perno
• corriente del cierre 1-µA (EN=Low)
• 80-µA que actúa la corriente quieta (EN=High)
• corriente de la salida de la puerta del pico 2.3-A
• Respuesta rápida para invertir el bloqueo actual:
< 0="">
• Requisitos transitorios automotrices ISO7637 de las reuniones
con un diodo conveniente de las TV
• Disponible en 6 paquetes 2,90 del perno y 8 del perno SOT-23
milímetro de × 1,60 milímetros
Especificaciones de LM74700QDBVRQ1
|
Producto
|
LM74700QDBVRQ1
|
|
Tipo
|
Regulador del anillo o N+1
|
|
Tipo del FET
|
Canal N
|
|
Ratio - entrado: Salida
|
1:1
|
|
Interruptores internos
|
No
|
|
Tiempo de retraso - ENCENDIDO
|
1,4 µs
|
|
Tiempo de reposo del retraso
|
450 ns
|
|
Actual - salida (máxima)
|
5A
|
|
Voltaje - fuente
|
3.2V ~ 65V
|
|
Usos
|
Automotriz
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
SOT-23-6
|
|
Paquete del dispositivo del proveedor
|
SOT-23-6
|
|
Número bajo del producto
|
LM74700
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de LM74700QDBVRQ1
• Sistemas automotrices del infotainment - racimo digital,
unidad principal
• Automatización de fábricas industrial - PLC
• Fuentes de alimentación de la empresa
• Anillo o activo para el poder redundante
