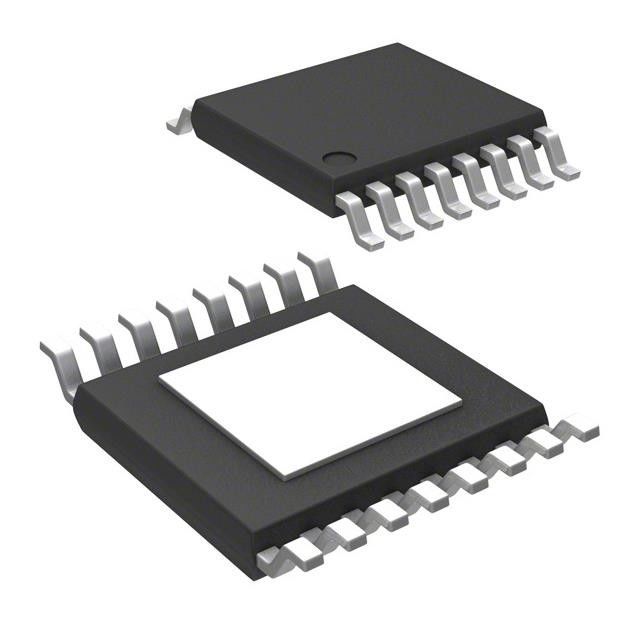

Salida 2A 16-PowerTSSOP del microprocesador 3.3V 1 del circuito integrado LM536023QPWPRQ1
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LM536023QPWPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LM536023QPWPRQ1 | Tipo de la salida: | Fijado |
|---|---|---|---|
| Número de salidas: | 1 | Voltaje - entrado (minuto): | 3.9V |
| Voltaje - salida (minuto/fijado): | 3.3V | Frecuencia - transferencia: | 2.1MHz |
| Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) | Montaje del tipo: | Soporte superficial |
Descripción de producto
Salida 2A 16-PowerTSSOP del microprocesador 3.3V 1 del circuito integrado LM536023QPWPRQ1
Salida ajustable 3.3V 1 2.5A del positivo de Buck Switching Regulator IC 22-VFQFN
Características de LM536023QPWPRQ1
• Los LM53603-Q1, LM53602-Q1 están disponibles como
Productos automotrices del grado de AEC-Q1-Qualified
Con resultados de siguiente:
– Grado 1 de la temperatura del dispositivo: -40°C a +125°C
Rango de operación ambiente
– Nivel 1C de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
• 3 A o 2 una corriente de la carga máxima
• Gama de voltaje entrado a partir de 3,5 V a 36 V:
Transeúntes a 42 V
• Opciones del voltaje de salida: 5 V, 3,3 V, AJUSTE
• 2,1 megaciclos fijaron frecuencia que cambiaba
• Tolerancia del voltaje de salida del ±2%
• – 40°C a la gama de temperaturas de empalme 150°C
• corriente del cierre de 1,7 µA (típica)
• 24 fuentes entradas µA actuales en ninguna carga (típica)
• Ningún divisor externo de la reacción requirió para 5 V o
3,3 salida de V
• Salida del reset con el filtro y el retraso
• Modo de carga ligero automático para mejorado
Eficacia
• Modo forzado seleccionable por el usuario de PWM (FPWM)
• Remuneración incorporada del lazo, Suave-principio, corriente
Límite, cierre termal, UVLO, y externo
Sincronización de la frecuencia
• Paquete termalmente aumentado de 16 ventajas:
5 milímetros x 4,4 milímetros x 1 milímetro
Especificaciones de LM536023QPWPRQ1
| Producto | LM536023QPWPRQ1 |
|
Mfr
|
Texas Instruments
|
|
Serie
|
Automotriz, AEC-Q100
|
|
Situación del producto
|
Activo
|
|
Función
|
Descender
|
|
Configuración de salida
|
Positivo
|
|
Topología
|
Dólar
|
|
Tipo de la salida
|
Fijado
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
3.9V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida (minuto/fijado)
|
3.3V
|
|
Voltaje - salida (máxima)
|
-
|
|
Actual - salida
|
2A
|
|
Frecuencia - transferencia
|
2.1MHz
|
|
Rectificador síncrono
|
Sí
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C (TJ)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-PowerTSSOP (0,173", anchura de 4.40m m)
|
|
Paquete del dispositivo del proveedor
|
16-HTSSOP
|
|
Número bajo del producto
|
LM536023
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de LM536023QPWPRQ1
• Racimo del instrumento
• ADAS, Infotainment, HUD
