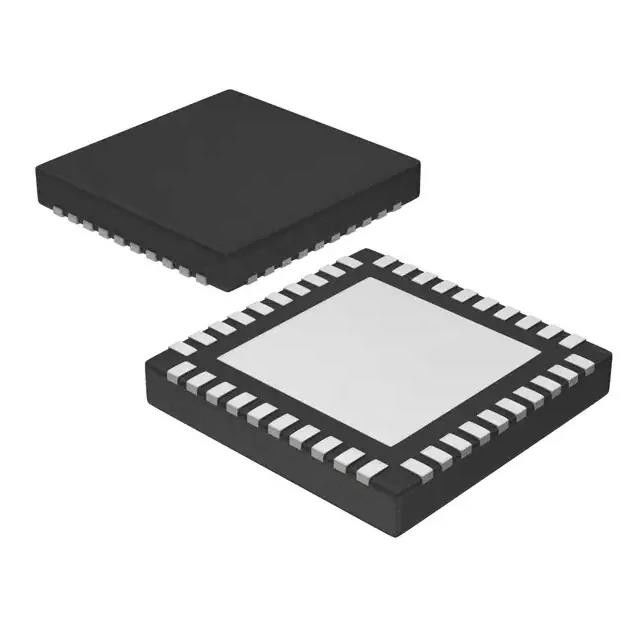

El sintetizador IC 6.4GHz 1 40-VFQFN de la frecuencia de LMX2572RHAR expuso el cojín
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | LMX2572RHAR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | LMX2572RHAR | Topología: | Dólar |
|---|---|---|---|
| Tipo de la salida: | Fijado | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 3.9V | Voltaje - entrado (máximo): | 36V |
| Voltaje - salida (minuto/fijado): | 5V | Actual - salida: | 5.5A |
Descripción de producto
El sintetizador IC 6.4GHz 1 40-VFQFN de la frecuencia de LMX2572RHAR expuso el cojín
El positivo de Buck Switching Regulator IC fijó 5V 1 la salida 5.5A 22-VFQFN
El LMX2572 es un sintetizador de baja potencia, de alto rendimiento de la banda ancha que puede generar cualquier frecuencia a partir de 12,5 megaciclos a 6,4 gigahertz sin usar un doblador interno. El PLL entrega excelente rendimiento mientras que consume apenas 75 mA de una sola fuente 3.3-V.
Para los usos como la radio móvil digital (DMR) y los micrófonos inalámbricos, el LMX2572 apoya la modulación del FSK. Se apoyan el nivel discreto FSK y el FSK el pulso-formar. La modulación digital directa del FSK es realizable a través de la programación o de pernos.
Características de LMX2572RHAR
• Frecuencia de la salida: 12,5 megaciclos a 6,4 gigahertz
• Bajo consumo de energía: 75 mA en la fuente 3.3-V
• – el ruido de la fase 106-dBc/Hz en 100-kHz compensó con
portador 6.4-GHz
• Figura de PLL del mérito: – 232 dBc/Hz
• PLL normalizó el ruido 1/f: – 123,5 dBc/Hz
• divisor fraccionario-n de 32 bits
• Quite el límite del número entero estimula con
multiplicador programable de la entrada
• Sincronización de la fase de salida a través del múltiplo
dispositivos
• Ayuda para JESD204B SYSREF con
retraso programable
• Ayuda para la rampa y las funciones del chirrido
• Ayuda para la modulación digital directa del FSK
• Diferencial llano de potencia de salida programable dos
salidas
• Velocidad rápida de la calibración de VCO: < 20="">
• Solo 3-V a la fuente de alimentación 3.5-V
Especificaciones de LMX2572RHAR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos integrados (ICs)
Reloj/sincronización
Generadores de reloj, PLLs, sintetizadores de la frecuencia
|
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Producto
|
LMX2572RHAR
|
|
Tipo
|
Sintetizador de la frecuencia (RF)
|
|
PLL
|
Sí con puente
|
|
Entrada
|
Reloj
|
|
Salida
|
-
|
|
Número de circuitos
|
1
|
|
Ratio - entrado: Salida
|
1:2
|
|
Diferenciado - entrado: Salida
|
Sí/sí
|
|
Frecuencia - máxima
|
6.4GHz
|
|
Divisor/multiplicador
|
Sí/sí
|
|
Voltaje - fuente
|
3V ~ 3.5V
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
40-VFQFN expuso el cojín
|
|
Paquete del dispositivo del proveedor
|
40-VQFN (6x6)
|
|
Número bajo del producto
|
LMX2572
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de LMX2572RHAR
Equipo de la prueba y de medida
• Radios bidireccionales de Digitaces
• Sistemas de la radiocomunicación de la energía baja
• Comunicación por satélite
• Micrófonos inalámbricos
• Conectividad inalámbrica de la propiedad
• MIMO
• RADAR
• Sincronización de alta velocidad del convertidor de datos
