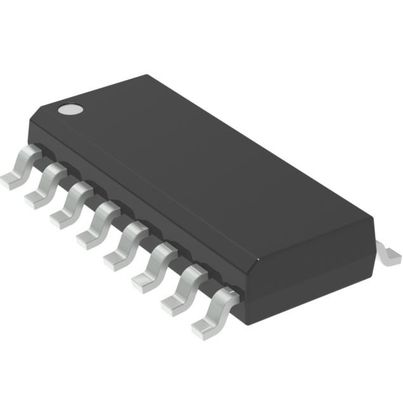

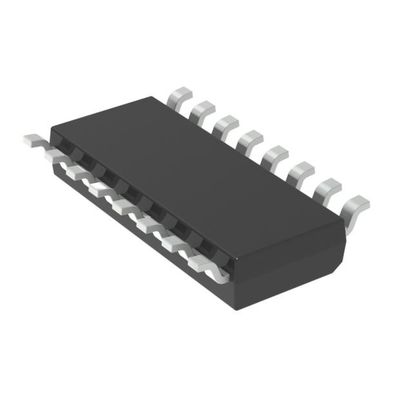

3:8 16-SOIC 2V ~ 3.6V 24mA del decodificador/del demultiplexor 1 x de MC74LCX138DR2G
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | MC74LCX138DR2G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | MC74LCX138DR2G | Circuito: | 1 3:8 de x |
|---|---|---|---|
| Circuitos independientes: | 1 | Actual - salida alta, bajo: | 24mA |
| Fuente de la fuente del voltaje: | Sola fuente | Voltaje - fuente: | 2V ~ 3.6V |
| Temperatura de funcionamiento: | -40°C ~ 85°C | Paquete del dispositivo del proveedor: | 16-SOIC |
Descripción de producto
3:8 16-SOIC 2V ~ 3.6V 24mA del decodificador/del demultiplexor 1 x de MC74LCX138DR2G
3:8 16-SOIC del decodificador/del demultiplexor 1 x
El MC74LCX138 es un alto rendimiento, 3−to−8
decodificador/demultiplexor que actúa desde una fuente de 2,3 a 3,6 V. Alto
las entradas compatibles de TTL de la impedancia reducen perceptiblemente actual
cargamento a los conductores de entrada mientras que las salidas compatibles de TTL ofrecen mejorado
funcionamiento del ruido que cambia. Una especificación VI de 5,5 V permite
Entradas MC74LCX138 que se conducirán con seguridad a partir de 5 dispositivos de V.
MC74LCX138 es conveniente para descifrar de dirección de memoria y otro
El nivel de TTL bus−oriented usos.
Características de MC74LCX138DR2G
el diseñó para 2,3 V a la operación de 3,6 V VCC
capacidad tolerante del interfaz del − de las entradas del 5 V con lógica de 5 V TTL
LVTTL compatible
LVCMOS compatible
el 24 mA equilibró el fregadero de la salida y la capacidad de la fuente
cerca de la corriente estática cero de la fuente (10 A) reduce substancialmente
Requisitos de alimentación del sistema
el funcionamiento de Latchup del excede 500 mA
funcionamiento del ESD del : Modelo >2000 V del cuerpo humano
Modelo de máquina >200 V
prefijo del NLV para requerir automotriz y otro de los usos
Requisitos únicos del cambio del sitio y de control; AEC−Q100
Calificado y PPAP capaces
el estos dispositivos es Pb−Free, halógeno Free/BFR libre y es RoHS
Obediente
Especificaciones de MC74LCX138DR2G
|
Mfr
|
onsemi
|
|
Serie
|
74LCX
|
| Paquete | Cinta y carrete (TR) |
|
Situación del producto
|
Activo
|
|
Tipo
|
Decodificador/demultiplexor
|
|
Circuito
|
1 3:8 de x
|
|
Circuitos independientes
|
1
|
|
Actual - salida alta, bajo
|
24mA, 24mA
|
|
Fuente de la fuente del voltaje
|
Sola fuente
|
|
Voltaje - fuente
|
2V ~ 3.6V
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
16-SOIC (0,154", anchura de 3.90m m)
|
|
Paquete del dispositivo del proveedor
|
16-SOIC
|
|
Número bajo del producto
|
74LCX138
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
USOS de MC74LCX138DR2G
• Carga automotriz del USB
• Supervisión del conductor
