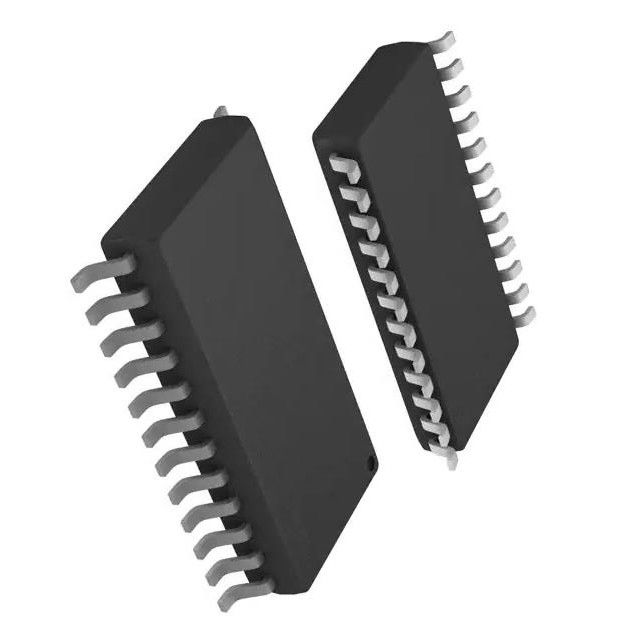

Circuito integrado Chip Motor Driver Analog 24-SOIC 10V ~ 30V de MC33035DWR2G
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | MC33035DWR2G |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | MC33035DWR2G | Voltaje - fuente: | 10V ~ 30V |
|---|---|---|---|
| Temperatura de funcionamiento: | -40°C ~ 85°C (TA) | Paquete/caso: | 24-SOIC |
| Poder de abastecimiento del sensor: | 6,25 V | Montaje del tipo: | Soporte superficial |
Descripción de producto
Circuito integrado Chip Motor Driver Analog 24-SOIC 10V ~ 30V de MC33035DWR2G
Conductor Analog 24-SOIC del motor del CONDUCTOR 10V-30V 24SOIC del MOTOR de IC
El MC33035 es una generación del alto rendimiento segundo monolítica
regulador sin cepillo del motor de DC que contiene todas las funciones activas
requerido para ejecutar un lazo abierto completamente equipado, tres o tetrafásico
sistema de control de motor. Este dispositivo consiste en un decodificador de la posición del rotor
para la conmutación apropiada que ordena, temperatura compensada
referencia capaz de suministrar el poder del sensor, frecuencia
oscilador programable del diente de sierra, tres conductores abiertos del top del colector,
y tres conductores inferiores del tótem de gran intensidad adecuados idealmente para
MOSFETs del poder de conducción.
Características de MC33035DWR2G
• operación V 10 a 30
• Cierre del Undervoltage
• 6,25 V se refieren a capaz de suministrar poder del sensor
• Amplificador completamente accesible del error para el servo del lazo cerrado
Usos
• Los conductores de gran intensidad pueden controlar MOSFET externo 3−Phase
Puente
• Limitación actual de Cycle−By−Cycle
• Referencia actual del sentido de Pinned−Out
• Cierre termal interno
• 60°/300° o 120°/240° sensor a elección Phasings
• Puede el control cepillar eficientemente los motores de DC con el MOSFET externo
H−Bridge
• Prefijo de NCV para requerir automotriz y otro de los usos
Requisitos únicos del cambio del sitio y de control; AEC−Q100
Calificado y PPAP capaces
• Los paquetes de Pb−Free están disponibles
Especificaciones de MC33035DWR2G
|
Mfr
|
onsemi
|
|
Serie
|
-
|
|
Producto
|
MC33035DWR2G
|
| Paquete | Cinta y carrete |
|
Tipo del motor - de pasos
|
-
|
|
Tipo del motor - CA, DC
|
DC sin cepillo (BLDC)
|
|
Función
|
Regulador - conmutación, gestión de la dirección
|
|
Configuración de salida
|
Pre-conductor - medio puente (3)
|
|
Interfaz
|
Análogo
|
|
Tecnología
|
-
|
|
Resolución del paso
|
-
|
|
Usos
|
Fines generales
|
|
Actual - salida
|
-
|
|
Voltaje - fuente
|
10V ~ 30V
|
|
Voltaje - carga
|
-
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C (TA)
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
24-SOIC (0,295", anchura de 7.50m m)
|
|
Paquete del dispositivo del proveedor
|
24-SOIC
|
|
Número bajo del producto
|
MC33035
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
con el avck-
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC33035DWR2G
