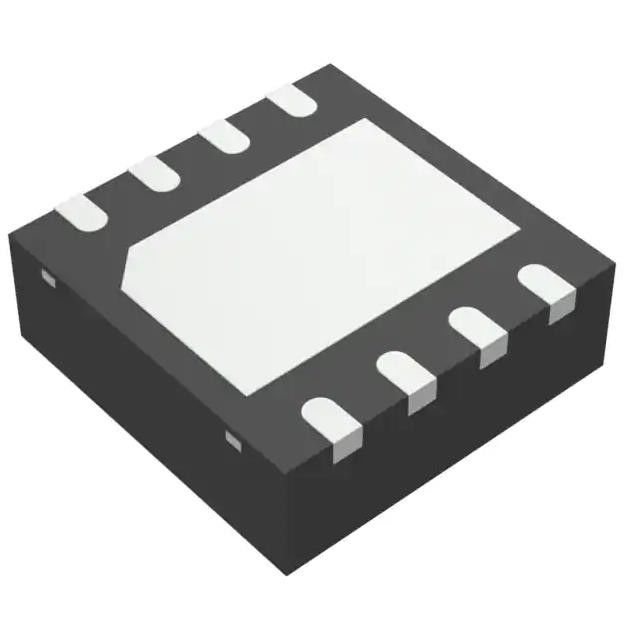

Conductor IC Non-Inverting 8-DFN-S (6x5) de la puerta del Bajo-lado de MCP1407T-E/de la frecuencia intermedia
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Microchip Technology |
| Certificación: | Original |
| Número de modelo: | MCP1407T-E FRECUENCIA INTERMEDIA |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | MCP1407T-E/MF | Voltaje - fuente: | 4.5V ~ 18V |
|---|---|---|---|
| Voltaje de la lógica - VIL, VIH: | 0,8 V, 2,4 V | Actual - salida máxima (fuente, fregadero): | 6A, 6A |
| Tiempo de la subida/caída (tipo): | 20ns, 20ns | Temperatura de funcionamiento: | -40°C ~ 125°C |
Descripción de producto
Conductor IC Non-Inverting 8-DFN-S (6x5) de la puerta del Bajo-lado de MCP1407T-E/de la frecuencia intermedia
Salida ajustable 1.25V 1 1.2A del positivo de Buck Switching Regulator IC 8-SOIC (0,154", anchura de 3.90m m)
Los dispositivos MCP1406/07 son una familia de conductores de buffers/MOSFET que ofrezcan un de salida única
con la capacidad de la corriente de impulsión del pico 6A, baja lanzamiento-por actual, hecha juego tiempos de la subida/caída y retraso de propagación
épocas. Estos dispositivos son perno-compatibles y son versiones mejoradas de los conductores del MOSFET TC4420/TC4429.
Características de MCP1407T-E/MF
• Alta corriente de salida máxima: 6.0A (típico)
• Lanzamiento-por bajo/Cruz-conducción actual adentro
Etapa de la salida
• Rango de operación entrado ancho del voltaje de fuente:
- 4.5V a 18V
• Alta capacidad de impulsión capacitiva de la carga:
- 2500 PF en 20 ns
- 6800 PF en 40 ns
• Tiempos de retraso corto: 40 ns (típicos)
• Tiempos hechos juego de la subida/caída
• Corriente baja de la fuente:
- Con la lógica ‘1" entrado – µA 130 (típico)
- Con la lógica ‘0" entrado – µA 35 (típico)
• Cierre-Para arriba protegido: Soportará el revés 1.5A
Actual
• La entrada de la lógica soportará el oscilación negativo hasta 5V
• Pin compatible con los dispositivos TC4420/TC4429
• Ahorro de espacio 8-Pin SOIC, PDIP y
8-Pin paquetes de 6 x 5 milímetros DFN
Especificaciones de MCP1407T-E/MF
|
Mfr
|
Tecnología del microchip
|
|
Serie
|
-
|
|
Producto
|
MCP1407T-E/MF
|
|
Configuración conducida
|
Bajo-lado
|
|
Tipo de canal
|
Solo
|
|
Número de conductores
|
1
|
|
Tipo de la puerta
|
IGBT, canal N, MOSFET del P-canal
|
|
Voltaje - fuente
|
4.5V ~ 18V
|
|
Voltaje de la lógica - VIL, VIH
|
0.8V, 2.4V
|
|
Actual - salida máxima (fuente, fregadero)
|
6A, 6A
|
|
Tipo entrado
|
No-inversión
|
|
Tiempo de la subida/caída (tipo)
|
20ns, 20ns
|
|
Temperatura de funcionamiento
|
-40°C ~ 125°C
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
8-VDFN expuso el cojín
|
|
Paquete del dispositivo del proveedor
|
8-DFN-S (6x5)
|
|
Número bajo del producto
|
MCP1407
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
avck- del wh
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Uso de MCP1407T-E/MF
• Fuentes de alimentación del modo del interruptor
• Impulsión del transformador del pulso
• Línea conductores
• Impulsión del motor y del solenoide
