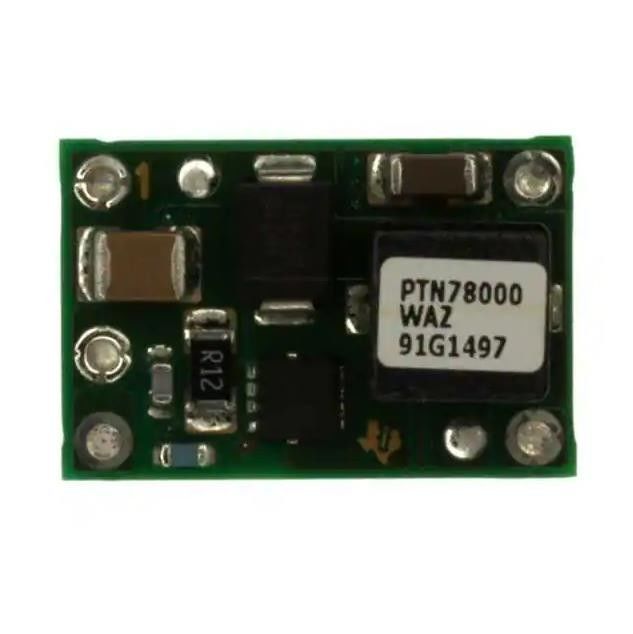

Circuito integrado Chip Converter 1 de PTN78000WAZ 2,5 ~ 12.6V 1.5A 7V - 36V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | PTN78000WAZ |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | PTN78000WAZ | Número de salidas: | 1 |
|---|---|---|---|
| Voltaje - entrado (minuto): | 7V | Voltaje - entrado (máximo): | 36V |
| Voltaje - salida: | 1 2,5 ~ 12.6V | Actual - salida (máxima): | 1.5A |
| Temperatura de funcionamiento: | -40°C ~ 85°C | Eficacia: | el 91% |
Descripción de producto
Circuito integrado Chip Converter 1 de PTN78000WAZ 2,5 ~ 12.6V 1.5A 7V - 36V
El convertidor sin aislar 1 de PoL Module DC DC hizo salir 2,5 ~ 12.6V 1.5A 7V - entrada 36V
Características de PTN78000WAZ
corriente de salida 1.5-A · Voltaje de la Ancho-entrada
(7V a 36 V) (15V a 36 V)
El voltaje de la Ancho-salida ajusta (2.5V a V) 12,6 (11.85V a 22V)
Eficacia alta (los hasta 95%)
Con./desc. inhiba
Cierre del Undervoltage
Límite de la corriente de salida
Cierre de sobrecalentamiento
Temperatura de funcionamiento: - 40°C a 85°C
Paquete superficial del soporte disponible
Especificaciones de PTN78000WAZ
|
Mfr
|
Texas Instruments
|
|
Serie
|
PTN78000W
|
|
Producto
|
PTN78000WAZ
|
|
Tipo
|
PoL Module sin aislar
|
|
Número de salidas
|
1
|
|
Voltaje - entrado (minuto)
|
7V
|
|
Voltaje - entrado (máximo)
|
36V
|
|
Voltaje - salida 1
|
2,5 ~ 12.6V
|
|
Voltaje - salida 2
|
-
|
|
Voltaje - salida 3
|
-
|
|
Actual - salida (máxima)
|
1.5A
|
|
Usos
|
ITE (anuncio publicitario)
|
|
Características
|
OCP, OTP, UVLO
|
|
Temperatura de funcionamiento
|
-40°C ~ 85°C
|
|
Eficacia
|
el 91%
|
|
Montaje del tipo
|
Soporte superficial
|
|
Paquete/caso
|
Módulo 5-SMD
|
|
Tamaño/dimensión
|
0,75" L x 0,50" W x 0,36" H (19.1m m x 12.7m m x 9.1m m)
|
|
Número bajo del producto
|
PTN78000
|
gama (̊ −10
Clasificaciones ambientales y de la exportación
avck- del wh
| CUALIDAD | DESCRIPCIÓN |
|---|---|
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE afectado |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
USOS de PTN78000WAZ
Controles de fines generales, industriales,
Sistemas de la HVAC, prueba y medida, instrumentación médica, vehículos de los adaptadores de AC/DC, infante de marina, y aviónica
