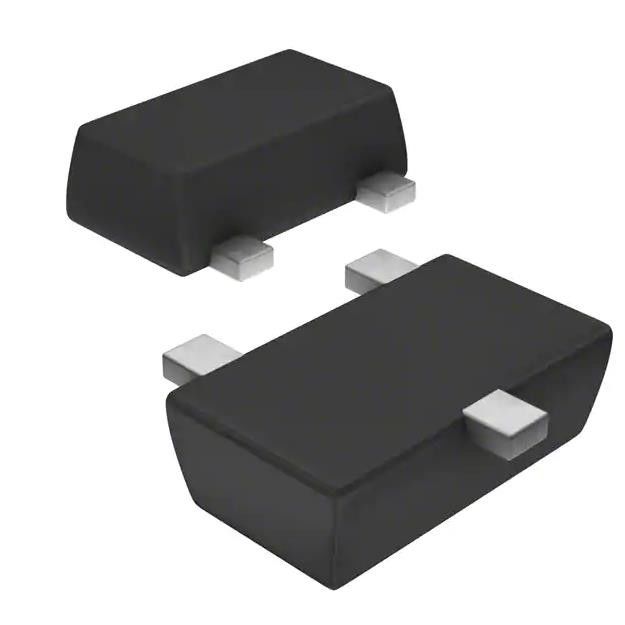

ZXMS6004FFTA IC PWR CONTROLADOR N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | ZXMS6004FFTA |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | ZXMS6004FFTA | Número de salidas: | 1 |
|---|---|---|---|
| Ratio - entrado: Salida: | 1:1 | Voltaje - carga: | 60V (máximo) |
| Voltaje - fuente (Vcc/Vdd): | 3.3V, 5V | Actual - salida (máxima): | 1.3A |
Descripción de producto
ZXMS6004FFTA IC PWR CONTROLADOR N-CHAN 1:1 SOT23F 1.3A 60V SOT-23F
Interruptor de alimentación/controlador 1:1 N-Channel 1.3A SOT-23F
Caracteristicas deZXMS6004FFTA
Paquete compacto de disipación de alta potencia
Baja corriente de entrada
Entrada de nivel lógico (3,3 V y 5 V)
Protección contra cortocircuitos con reinicio automático
Protección contra sobrevoltaje (abrazadera activa)
Apagado térmico con reinicio automático
Protección contra sobrecorriente
Protección de entrada (ESD)
Clasificación de corriente continua alta
Totalmente libre de plomo y totalmente compatible con RoHS (notas 1 y 2)
Libre de halógenos y antimonio.Dispositivo “Verde” (Nota 3)
Especificaciones deZXMS6004FFTA
|
Serie
|
Automoción, AEC-Q101, INTELLIFET®
|
|
Producto
|
ZXMS6004FFTA |
|
Tipo de interruptor
|
Propósito general
|
|
Número de salidas
|
1
|
|
Relación - Entrada:Salida
|
1:1
|
|
Configuración de salida
|
Lado bajo
|
|
Tipo de salida
|
Canal N
|
|
Interfaz
|
Encendido apagado
|
|
Voltaje - Carga
|
60 V (máx.)
|
|
Voltaje - Suministro (Vcc/Vdd)
|
3,3 V, 5 V
|
|
Corriente - Salida (Máx.)
|
1.3A
|
|
Rds On (Típico)
|
350mOhm
|
|
Tipo de entrada
|
no inversor
|
|
Características
|
Reinicio automático
|
|
Protección contra fallas
|
Limitación de corriente (fija), sobretemperatura, sobretensión
|
|
Temperatura de funcionamiento
|
-40°C ~ 150°C (TJ)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete de dispositivo del proveedor
|
SOT-23F
|
|
Paquete / Caja
|
SOT-23-3 Cables planos
|
|
Número de producto base
|
ZXMS6004
|
Clasificaciones ambientales y de exportación
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Aplicaciones de ZXMS6004FFTA
Especialmente adecuado para cargas con una alta corriente de irrupción como
lámparas y motores
Todo tipo de cargas resistivas, inductivas y capacitivas en maniobras
aplicaciones
Interruptores de alimentación compatibles con μC para aplicaciones de 12 V y 24 V CC
Calificación automotriz
Reemplaza relés electromecánicos y circuitos discretos
Capacidades de modo lineal: el circuito de protección limitador de corriente
está diseñado para desactivarse a bajo VDS para minimizar el estado de energía
disipación.Por lo tanto, la corriente máxima de funcionamiento de CC es
determinado por la capacidad térmica del paquete/placa
combinación, en lugar de por el circuito de protección.Esto no lo hace
comprometer la capacidad del producto para autoprotegerse con un VDS bajo.
