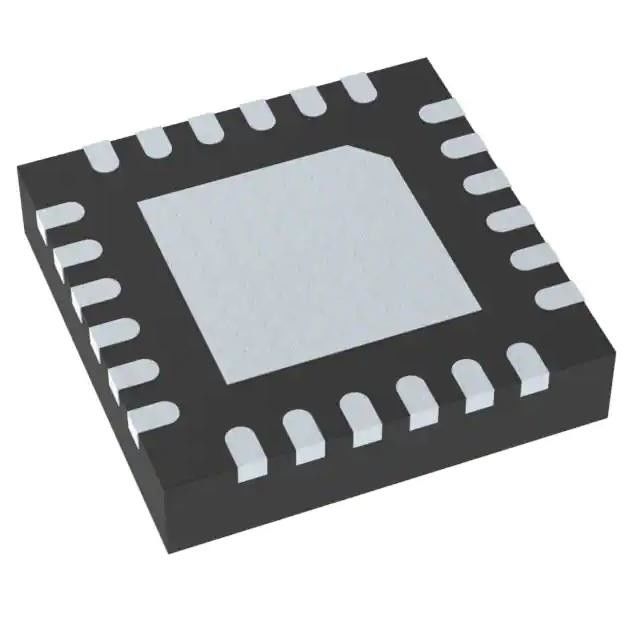

Cargador de batería de litio 24VQFN IC 3A 4.2V BQ24296RGET Original

Descripción de producto

 Ión de litio/polímero 24-VQFN de los cargadores de batería del microprocesador de BQ24296RGET SMD LED

Cargador IC Litio Ion/Polímero 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL

Su ruta de alimentación de baja impedancia optimiza la eficiencia de funcionamiento del modo de conmutación, reduce el tiempo de carga de la batería y

prolonga la vida útil de la batería durante la fase de descarga.La interfaz serial I2C con carga y configuración del sistema hace

el dispositivo una solución verdaderamente flexible.

Caracteristicas deBQ24296RGET

• Cargador 3-A con modo de conmutación de alta eficiencia del 90 %
• Compatible con USB de entrada única de 3,9 V a 6,2 V
• Cargador con protección contra sobretensión de 6,4 V
– Host USB o puerto de carga D+/D

- Detección compatible con la especificación del cargador de batería USB (BC1.2)
– Admite detección de adaptadores 2-A/1-A no estándar (bq24297)
– Voltaje de entrada y límite de corriente Compatible con USB 2.0 y USB 3.0
– Límite de corriente de entrada: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A y 3 A
• USB OTG con salida ajustable de 4,55 V a 5,5 V a 1 A o 1,5 A
– Inicio rápido de OTG (típico de 22 ms)
– 90 % de eficiencia del modo de refuerzo de 5 V
– Protección precisa contra sobrecorriente en modo hipo de ±15 %
• Administración estrecha de la ruta de alimentación de VDC (NVDC)
– Sistema instantáneo encendido sin batería o batería completamente descargada
– Operación de diodo ideal en modo de suplemento de batería
• Frecuencia de conmutación de 1,5 MHz para inductor de perfil bajo de 1,2 mm

• Seguridad

– Detección de temperatura de la batería para carga y descarga en modo OTG

– Temporizador de seguridad de carga de batería

– Regulación Térmica y Apagado Térmico

– Protección contra sobrevoltaje de entrada y del sistema

– Protección contra sobrecorriente MOSFET

• Salidas de estado de carga para LED o procesador anfitrión

• Capacidad máxima de seguimiento de potencia mediante regulación de voltaje de entrada

• Corriente de fuga de batería baja de 20 µA y modo de envío de soporte

• Paquete VQFN-24 de 4,00 mm x 4,00 mm

Especificaciones deBQ24296RGET

rango (−10 ̊

Clasificaciones ambientales y de exportación

con avck-

APLICACIONES deBQ24296RGET
