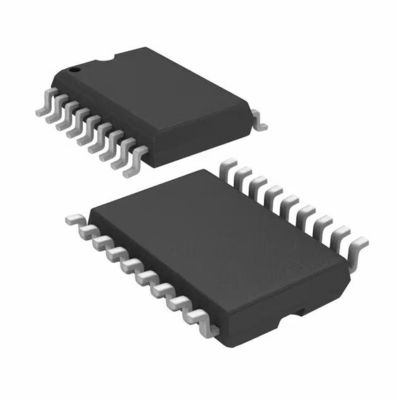

soporte superficial IC MCU 8BIT Z86E0208SEG de 512B OTP 18SOIC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Texas Instruments |
| Certificación: | REACH |
| Número de modelo: | Z86E0208SEG |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | Z86E0208SEG | Procesador de la base: | Z8 |
|---|---|---|---|
| Tamaño de base: | de 8 bits | Velocidad: | 8MHz |
| Periférico: | POR, WDT | Número de entrada-salida: | 14 |
| RAM Size: | 61 x 8 | Voltaje - fuente (Vcc/Vdd): | 4.5V ~ 5.5V |
| Alta luz: | Soporte superficial IC de OTP 18SOIC,soporte superficial IC de 512B OTP,Z86E0208SEG |
||
Descripción de producto
E/S 14 del IC MCU 8BIT 512B OTP 18SOIC Z8 del microprocesador de Z86E0208SEG SMD LED
Z8 Z8® Microcontrolador IC 8 bits 8 MHz 512B (512 x 8) OTP
El microcontrolador (MCU) Z86E02 SL1925 de ZiLOG es un miembro programable de una sola vez (OTP) de la familia de MCU Z8® de un solo chip de ZiLOG que permite un fácil desarrollo de software, depuración, creación de prototipos y pequeñas series de producción que no son económicamente deseables con versiones de ROM enmascaradas.
Caracteristicas deZ86E0208SEG
• Rango de funcionamiento de 3,5 V a 5,5 V a 0 °C a +70 °C
• Rango de funcionamiento de 4,5 V a 5,5 V a -40 °C a +105 °C
• 14 líneas de entrada/salida
• Seis interrupciones priorizadas y vectorizadas (3 flancos descendentes, 1 flanco ascendente, 1 temporizador, 1 software)
• Opciones del programa:
- Ruido bajo
– Protección de ROM
– Cierre automático
– Temporizador de vigilancia (WDT)
– Oscilador RC
Especificaciones deZ86E0208SEG
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos Integrados (CI)
Incorporado
Microcontroladores
|
|
Fabricante
|
Zilog
|
|
Serie
|
Z8®
|
| Paquete | Tubo |
|
Producto
|
Z86E0208SEG
|
|
Procesador central
|
Z8
|
|
Tamaño del núcleo
|
8 bits
|
|
Velocidad
|
8MHz
|
|
Conectividad
|
-
|
|
Periféricos
|
POR, WDT
|
|
Número de E/S
|
14
|
|
Tamaño de la memoria del programa
|
512B (512x8)
|
|
Tipo de memoria de programa
|
Fiscalía
|
|
Tamaño de EEPROM
|
-
|
|
Tamaño de RAM
|
61x8
|
|
Voltaje - Suministro (Vcc/Vdd)
|
4,5 V ~ 5,5 V
|
|
Convertidores de datos
|
-
|
|
Tipo de oscilador
|
Interno
|
|
Temperatura de funcionamiento
|
-40°C ~ 105°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
18-SOIC (0,295", 7,50 mm de ancho)
|
|
Número de producto base
|
Z86E0208
|
Otras características deZ86E0208SEG
• Un contador/temporizador programable de 8 bits, con preescalador programable de 6 bits
• WDT/reinicio de encendido (POR)
• Oscilador en chip que acepta XTAL, resonancia cerámica, LC, RC o externo
Reloj
• Restablecimiento de WDT sin reloj
• Bajo consumo de energía (50 mΩ típico)
• Puntero de instrucción rápida (1,5 µs a 8 MHz)
• Bytes de RAM (61)
rango (−10 ̊
Clasificaciones ambientales y de exportación
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
Recursos adicionales
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Otros nombres |
269-3949
Z86E0208SEG1925-ND
|
| Paquete estándar | 40 |
