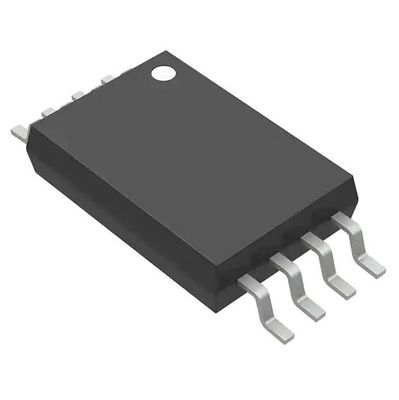

8-TSSOP Monitor de batería de iones de litio IC Montaje en superficie IC 25DSBGA BQ26221PWR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Texas Instruments |
| Certificación: | REACH |
| Número de modelo: | BQ26221PWR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de parte: | BQ26221PWR | Número de células: | 1 |
|---|---|---|---|
| Función: | Monitor de la batería | Voltaje de la batería: | 4.2V |
| Química de la batería: | Ión de litio | Interfaz: | HDQ |
| Temperatura de funcionamiento: | -20°C ~ 70°C (TA) | Paquete del dispositivo del proveedor: | 8-TSSOP |
| Alta luz: | IC de monitor de batería de iones de litio 8-TSSOP,BQ26221PWR,IC de montaje en superficie 25DSBGA |
||
Descripción de producto
Microprocesador de la ión de litio 8-TSSOP SMD LED del monitor de batería IC de la batería BQ26221PWR
IC BATT CHG LI-ION 1 CELDA 25DSBGA
El bq26221 funciona con el controlador host en el sistema portátil para implementar el sistema de administración de batería.
Caracteristicas deBQ26221PWR
Se comunica directamente con el motor HDQ integrado en el procesador TI OMAP
Circuito integrado de monitoreo multifunción diseñado para trabajar con un controlador de host inteligente:
− Proporciona información sobre el estado de carga de las baterías recargables
− Proporciona una medición precisa del voltaje y la temperatura de la batería
Integración de corriente coulométrica de alta precisión de carga y descarga con compensación de compensación automática
El convertidor analógico a digital de 11 bits informa el voltaje de la batería con ganancia y compensación
Especificaciones deBQ26221PWR
|
TIPO
|
DESCRIPCIÓN
|
|---|---|
|
Categoría
|
Circuitos Integrados (CI)
Administración de energía (PMIC)
Gestión de la batería
|
|
Fabricante
|
Instrumentos Texas
|
|
Serie
|
-
|
|
Estado del producto
|
Obsoleto
|
| Paquete | Cinta y carrete (TR) |
|
Función
|
monitor de batería
|
|
Química de la batería
|
iones de litio
|
|
Número de celdas
|
1
|
|
Protección contra fallas
|
-
|
|
Interfaz
|
HDQ
|
|
Temperatura de funcionamiento
|
-20°C ~ 70°C (TA)
|
|
Tipo de montaje
|
Montaje superficial
|
|
Paquete / Caja
|
8-TSSOP (0,173", 4,40 mm de ancho)
|
|
Paquete de dispositivo del proveedor
|
8-TSSOP
|
|
Número de producto base
|
BQ26221
|
Otras características deBQ26221PWR
Corrección
Sentido de corriente diferencial
32 bytes de RAM de propósito general
96 bytes de Flash (incluidos 32 bytes de Shadow Flash)
8 bytes de ID ROM
El sensor de temperatura interno elimina la necesidad de un termistor externo
Puerto de entrada/salida digital programable
La base de tiempo interna de alta precisión elimina el oscilador de cristal externo
Bajo consumo de energía:
− En funcionamiento: 30 µA
− Dormir: 1 µA
− Hibernación: 600 nA
Interfaz serial HDQ de un solo cable
Embalaje: TSSOP de 8 derivaciones
rango (−10 ̊
Clasificaciones ambientales y de exportación
con avck-
| ATRIBUTO | DESCRIPCIÓN |
|---|---|
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APLICACIONES de BQ26221PWR
• Relojes inteligentes y otros dispositivos portátiles
• Accesorios de fitness
• Accesorios médicos para el control de la salud
• Juguetes recargables
