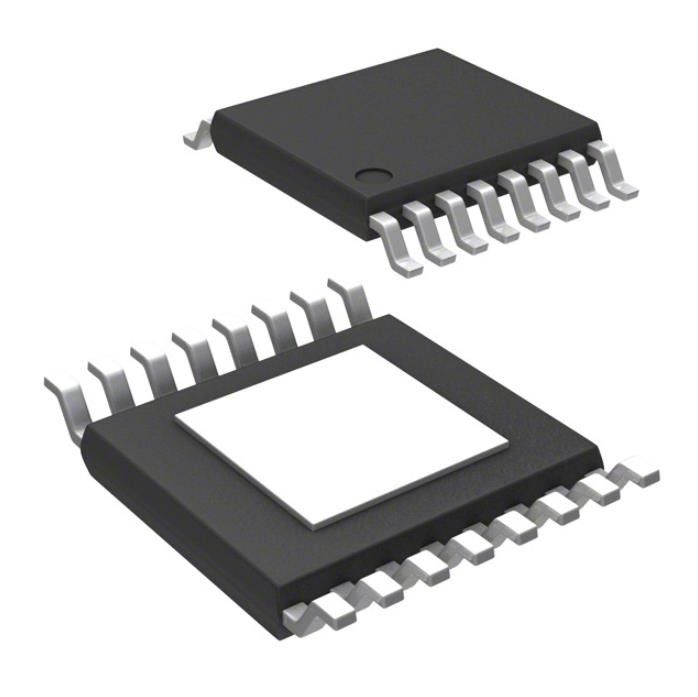

soporte superficial IC TPS2HB16BQPWPRQ1 de IC del interruptor 16mOhm
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS2HB16BQPWPRQ1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Ratio - entrado: Salida: | 0,042361111 | Configuración de salida: | Alto lado |
|---|---|---|---|
| Tipo de la salida: | Canal N | Interfaz: | Con./desc. |
| Voltaje - carga: | 3V ~ 28V | Voltaje - fuente (Vcc/Vdd): | No requerido |
| Actual - salida (máxima): | 60A | Rds en (tipo): | 16mOhm |
| Alta luz: | interruptor 16mOhm IC,16mOhm soporte superficial IC,TPS2HB16BQPWPRQ1 |
||
Descripción de producto
296-TPS2HB16BQPWPRQ1TR-ND de Mohm Otp B del Hydra 16 de los zócalos del Ic de la inmersión TPS2HB16BQPWPRQ1
Canal N 60A 16-HTSSOP del 1:1 del interruptor/del conductor
Especificaciones de TPS2HB16BQPWPRQ1
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Interruptores de la distribución de poder, conductores de la carga | |
| Mfr | Texas Instruments |
| Serie | Automotriz, AEC-Q100 |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Digi-Reel® | |
| Situación del producto | Activo |
| Tipo del interruptor | Fines generales |
| Número de salidas | 2 |
| Ratio - entrado: Salida | 0,042361111 |
| Configuración de salida | Alto lado |
| Tipo de la salida | Canal N |
| Interfaz | Con./desc. |
| Voltaje - carga | 3V ~ 28V |
| Voltaje - fuente (Vcc/Vdd) | No requerido |
| Actual - salida (máxima) | 60A |
| Rds en (tipo) | 16mOhm |
| Tipo entrado | - |
| Características | - |
| Protección de la falta | Limitación actual (ajustable), sobre temperatura |
| Temperatura de funcionamiento | -40°C ~ 125°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete del dispositivo del proveedor | 16-HTSSOP |
| Paquete/caso | 16-PowerTSSOP (0,173", anchura de 4.40m m) |
| Número bajo del producto | TPS2HB16 |
Características de TPS2HB16BQPWPRQ1
• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
– Grado 1 de la temperatura del dispositivo: TA – 40°C a la gama de temperaturas ambiente de funcionamiento 125°C
– Nivel 2 de la clasificación de HBM ESD del dispositivo
– Nivel C4B de la clasificación del dispositivo CDM ESD
– Soporta la descarga de la carga 40-V
• Interruptor elegante en doble canal del alto-lado con 16 el mΩ RON (TJ 25°C)
• Mejore la confiabilidad a nivel sistema con la limitación actual ajustable
– Límite actual ajustable a partir del 4,1 A a 48,5 A e internamente fijado en 60 A
• Robusto integrado hizo salir la protección:
– Protección termal integrada
– Protección contra moler/batería del cortocircuito
– Protección contra acontecimientos reversos de la batería incluyendo el encender automático con voltaje reverso
– Automático apagado si ocurre la pérdida de batería/de tierra
– Abrazadera integrada de la salida para desmagnetizar cargas inductivas
– Dirección configurable de la falta
• La salida análoga del sentido puede ser exactamente medida configurada:
– Corriente de la carga – temperatura del dispositivo
• Proporciona la indicación de la falta a través del perno de SNS
– Detección de carga y de cortocircuito-a-batería abiertas
Usos de TPS2HB16BQPWPRQ1
• Módulo automotriz de la exhibición
• Módulos de ADAS
• Módulo de la comodidad de Seat
• Unidad de control de la transmisión
• Módulo de control de la HVAC
• Módulos de control del cuerpo
• Iluminación del LED
• bulbos 2x27W
Clasificaciones ambientales y de la exportación de TPS2HB16BQPWPRQ1
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
