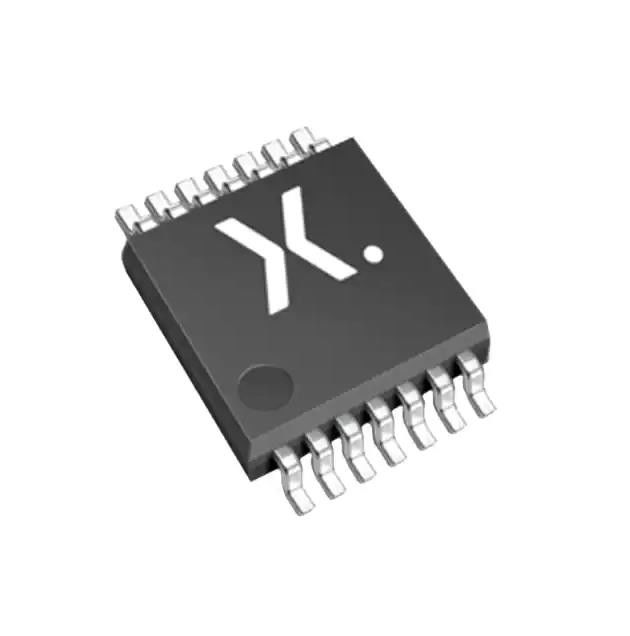

14TSSOP Inversor Puerta lógica IC 74HC32PW 118 4CH 2-INP 4 canales
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | 74HC32PW, 118 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Tipo de lógica: | O puerta | Número de circuitos: | 4 |
|---|---|---|---|
| Número de entradas: | 2 | Voltagem - Suministro: | 2V ~ 6V |
| Corriente - Tranquilo (máximo): | µA 2 | Corriente - Salida alta y baja: | 5.2mA, 5.2mA |
| Nivel entrado de la lógica - punto bajo: | 0,5 V ~ 1,8 V | Nivel entrado de la lógica - alto: | 1.5V ~ 4.2V |
| Alta luz: | 14TSSOP IC de puerta lógica de inversor,74HC32PW 118 4CH 2-INP,IC de puerta lógica de inversor 74HC32PW |
||
Descripción de producto
74HC32PW,118 Puertas y inversores lógicos IC O 4CH 2-INP 14TSSOP
O Puerta IC 4 Canal 14 - TSSOP
Especificaciones de el número 74HC32PW,118
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| La lógica | |
| Puertas e inversores | |
| El Sr. | Nexperia EE.UU. Inc. |
| Serie | 74HC |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de lógica | Puerta O |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltagem - Suministro | 2 V ~ 6 V |
| Corriente - Tranquilo (máximo) | 2 μA |
| Corriente - Salida alta y baja | 5.2mA, 5.2mA. El número de unidades de energía |
| Nivel de lógica de entrada - bajo | 0.5V ~ 1.8V |
| Nivel de lógica de entrada - alto | 1.5V ~ 4.2V |
| Tardor máximo de propagación @ V, máximo CL | 15ns @ 6V, 50pF |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | 14-TSSOP |
| Envase / estuche | 14-TSSOP (0,173", 4,40 mm de ancho) |
| Número del producto de base | Las demás: |
Características delel número 74HC32PW,118
• Amplio rango de tensión de alimentación de 2,0 a 6,0 V
• CMOS baja disipación de energía
• Alta inmunidad al ruido
• El rendimiento de cierre excede de 100 mA por JESD 78 de clase II nivel B
• Cumple con las normas JEDEC:
• JESD8C (2,7 V a 3,6 V)
• JESD7A (2,0 V a 6,0 V)
• Niveles de entrada:
• Para el 74HC32: nivel CMOS
• Para el 74HCT32: nivel de TTL
• Impedancia de salida simétrica
• Retrasos de propagación equilibrados
• Protección de la DSE:
• HBM JESD22-A114F supera los 2000 V
• MM JESD22-A115-A excede los 200 V
• Opciones de paquetes múltiples
• Especificados desde -40 °C hasta +85 °C y desde -40 °C hasta +125 °C
Descripción generalde lasel número 74HC32PW,118
El 74HC32; 74HCT32 es una puerta quad 2-ingreso OR. Las entradas incluyen diodos de sujeción. Esto permite el uso de resistencias limitadoras de corriente para interfacer entradas a voltajes superiores a VCC.
Clasificaciones medioambientales y de exportación deel número 74HC32PW,118
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (sin límite) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
