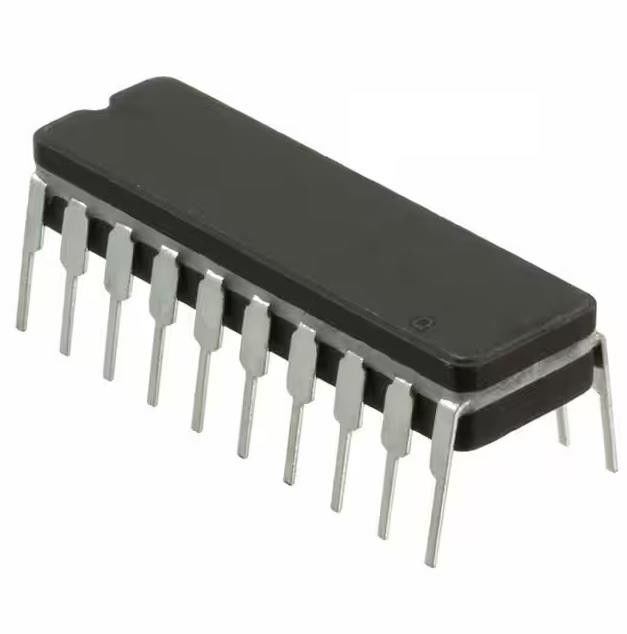

La lógica programable 20CDIP salta 54FCT574TDB 1 el tipo 8 borde positivo del elemento D del pedazo
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CY54FCT245ATDMB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de elementos: | 1 | Número de pedazos por el elemento: | 8 |
|---|---|---|---|
| Retraso máximo de propagación @ V, Max CL: | 11ns @ 5V, 50pF | Actual - salida alta, bajo: | 15mA, 48mA |
| Voltaje - fuente: | 4.5V ~ 5.5V | Actual - quieto (índice de inteligencia): | 1 mA |
| Capacitancia entrada: | 10 PF | Temperatura de funcionamiento: | -55°C ~ 125°C (TA) |
| Alta luz: | Microprocesadores de lógica programables 20CDIP,54FCT574TDB,8 microprocesadores de lógica programables del pedazo |
||
Descripción de producto
D-tipo 8 borde positivo 20-CDIP del elemento del microprocesador de lógica de 54FCT574TDB IC 1 del pedazo
El transmisor-receptor, No-invirtiendo 1 elemento 8 mordido por el elemento 3-State hizo salir 20-CDIP
Especificaciones de 54FCT574TDB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Lógica | |
| Flip Flops | |
| Mfr | Electrónica América inc. de Renesas |
| Serie | - |
| Paquete | Tubo |
| Situación del producto | Compra de la última vez |
| Función | Estándar |
| Tipo | D-tipo |
| Tipo de la salida | De triple estado |
| Número de elementos | 1 |
| Número de pedazos por el elemento | 8 |
| Max Propagation Delay @ V, CL máximo | 11ns @ 5V, 50pF |
| Tipo de disparador | Borde positivo |
| Actual - salida alta, bajo | 15mA, 48mA |
| Voltaje - fuente | 4.5V ~ 5.5V |
| Actual - quieto (índice de inteligencia) | 1 mA |
| Capacitancia entrada | 10 PF |
| Temperatura de funcionamiento | -55°C ~ 125°C (TA) |
| Montaje del tipo | A través del agujero |
| Paquete del dispositivo del proveedor | 20-CDIP |
| Paquete/caso | 20-CDIP (0,300", 7.62m m) |
| Número bajo del producto | 54FCT574 |
Características de 54FCT574TDB
• Grados del estándar, de A, y de C
• Salida baja ≤1µA (máximo) de entrada y de la salida
• Niveles de poder del Cmos
• Compatibilidad verdadera de entrada y de la salida de TTL:
– VOH = 3.3V (tipo.)
– Vol. = 0.3V (tipo.)
• Altas salidas de la impulsión (- 15mA IOH, 48mA IOL)
• Resuelve o excede especificaciones del estándar 18 de JEDEC
• Producto militar obediente a MIL-STD-883, a la clase B y a DESC
enumerado (duales marcados)
• Las salidas de la neutralización del poder apagado permiten la “inserción viva”
• Disponible en los paquetes siguientes:
– Industrial: SOIC, QSOP
– Militar: CERDIP, LCC
Descripciones de 54FCT574TDB
El FCT574T es un registro de 8 bits construido usando una tecnología dual avanzada del metal Cmos. Estos registros consisten en ocho el D-tipo balanceos con a
reloj común protegido y control protegido de la salida de 3 estados. Cuando la salida permitir la entrada (OE) es baja, se permiten las ocho salidas. Cuando la entrada de OE es alta, las salidas están en el estado de alta impedancia.
Los datos entrados que resuelven la disposición y llevar a cabo los requisitos del tiempo de las entradas de D se transfieren a las salidas de Q en la bajo-a-alta transición de la entrada de reloj.
Clasificaciones ambientales y de la exportación de 54FCT574TDB
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | RoHS no-obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
