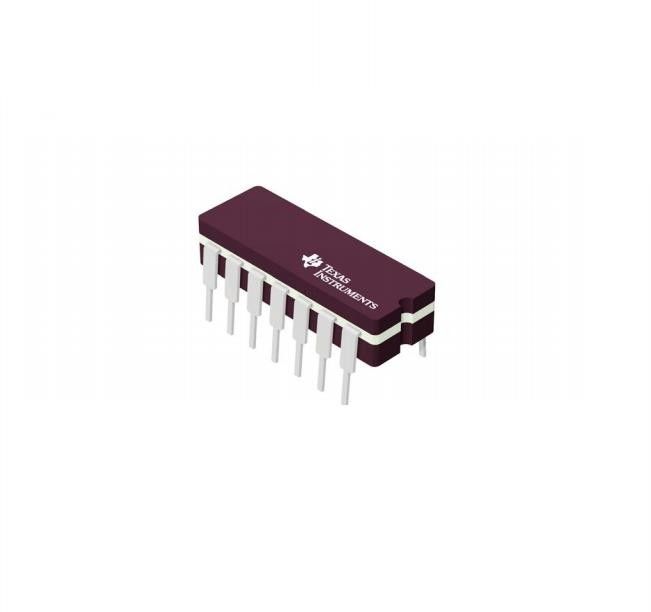

La lógica programable MILITAR salta 4CH 2 ENTRÓ 3V a 1 CD4001BF3A
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | CD4001BF3A |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Modelo: | JM38510/50404BRA | paquete: | bulto |
|---|---|---|---|
| Mfg: | TI | Temperatura: | -55°C ~ 125°C |
| Situación del producto: | Activo | ||
| Alta luz: | Microprocesadores de lógica programables MILITARES,Microprocesadores de lógica programables 4CH,CD4001BF3A |
||
Descripción de producto
Circuito integrado MILITAR IC Chip Logic 4-CH, 2-INPUT 3-V de CD4001BF3A a 1
NI canal 14-CDIP de IC 4 de la puerta
Especificaciones de CD4001BF3A
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Lógica | |
| Puertas e inversores | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Tubo |
| Situación del producto | Activo |
| Tipo de la lógica | NI puerta |
| Número de circuitos | 4 |
| Número de entradas | 2 |
| Características | - |
| Voltaje - fuente | 3V ~ 18V |
| Actual - quieto (máximo) | µA 5 |
| Actual - salida alta, bajo | 6.8mA, 6.8mA |
| Nivel entrado de la lógica - punto bajo | 1.5V ~ 4V |
| Nivel entrado de la lógica - alto | 3.5V ~ 11V |
| Max Propagation Delay @ V, CL máximo | 90ns @ 15V, 50pF |
| Temperatura de funcionamiento | -55°C ~ 125°C |
| Montaje del tipo | A través del agujero |
| Paquete del dispositivo del proveedor | 14-CDIP |
| Paquete/caso | 14-CDIP (0,300", 7.62m m) |
Características de CD4001BF3A
■Retraso de propagación time=60 ns (tipo.) en CL=50pF, VDD=10V
■Entradas protegidas y salidas
■Mmetrical sy estandardizada hizo salir características
■el 100% testedformaximumquiescentcurrentat201 5-V.10-V, y grados paramétricos 15-V
■Corriente de entrada máxima de 1μA en 18V sobre gama completa de la paquete-temperatura; nA 100 en 18 V y 25°c
margen del #Noise (sobre la gama de temperaturas del paquete completo):
1Vat VDD=5V 2Vat VDD=10V 2.5VatVDD-15V
■Cumple todos los requisitos del estándar provisional No.13B de JEDEC, el “forDescriptionof estándar “B” SeriesCMOSDevices” de Specltications
GRADOS MÁXIMOS, valores del Absoluto-máximo de CD4001BF3A
GAMA DE DC SUPPLY-VOLTAGE. (VDD)
Refarancad de los voltajes al terminal del Vss): - 0.5V to+20V
GAMA de NPUTvoLTAGE, TODAS LAS ENTRADAS: - 0.5V a VDD +05V
DCINPUTCuARENT, AY ONEINPUT: ±10mA
DISIPACIÓN DE PODER POR EL PAQUETE (PALADIO)
ForTA=-559Clo+100°C, 500mW
ForTA=+100C lo125°C, lo 200mw de Drnte Lineartys 12mwW/C
DISIPACIÓN DEL DISPOSITIVO POR EL TRANSISTOR HECHO SALIR
FORTA=FULLPACKAGE-TEMPERATURERANGE (TODO EL paquete Typee): 100mW
VENTAJA TEMPERATUAE (DURANTE SOLDAR):
En el fromcase de la pulgada ±1/32 de la distancia 1/16 (1.59±0.79m m) para 10s +265°C máximo
Clasificaciones ambientales y de la exportación de CD4001BF3A
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | No aplicable |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
