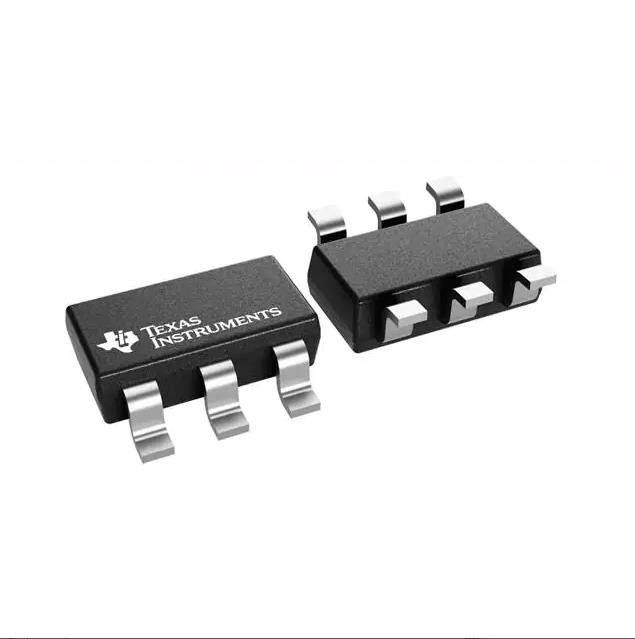

TPS563200DDCR IC Reg Buck Adj 3a Tsot23-6 Buck Regulator Ic
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS563200DDCR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 4.5V | Voltaje - entrado (máximo): | 17V |
| Alta luz: | TPS563200DDCR IC,Ajuste 3A TSOT23-6 de IC REG BUCK,TPS563200DDCR Buck Regulator Ic |
||
Descripción de producto
TPS563200DDCR IC Reg Buck Adj 3a Tsot23-6 Buck Switching Regulator
|
Salida ajustable 0.76V 1 3A del positivo de Buck Switching Regulator IC SOT-23-6 fina, TSOT-23-6
|
Especificaciones de TPS563200DDCR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | D-CAP2™, Eco-Mode™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 4.5V |
| Voltaje - entrado (máximo) | 17V |
| Voltaje - salida (minuto/fijado) | 0.76V |
| Voltaje - salida (máxima) | 7V |
| Actual - salida | 3A |
| Frecuencia - transferencia | 650kHz |
| Rectificador síncrono | Sí |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | SOT-23-6 fino, TSOT-23-6 |
| Paquete del dispositivo del proveedor | SOT-23-THIN |
| Número bajo del producto | TPS563200 |
Características de TPS563200DDCR
• TPS562200 - convertidor 2A con integrado 122 mΩ y 72 FETs del mΩ
• TPS563200 - convertidor 3A con integrado 68 mΩ y 39 FETs del mΩ
• Control del modo de D-CAP2™ para la respuesta transitoria rápida
• Gama de voltaje entrado: 4,5 V a 17 V
• Gama del voltaje de salida: 0,76 V a 7 V
• 650 kilociclos de frecuencia que cambia
• Pulso-salto avanzado de Eco-mode™
• ΜA actual de 10 del cierre bajo menos
• Exactitud del voltaje de la reacción del 1% (25°C)
• Inicio del voltaje de salida Pre-en polarización negativa
• Límite de la sobreintensidad de corriente del Ciclo-Por-ciclo
• Protección del Undervoltage del Hipo-modo
• protecciones del No-cierre OVP, de UVLO y del TSD
• Comienzo suave fijo: 1 ms
• Cree crean para requisitos particulares con las herramientas de WEBENCH
Usos de TPS563200DDCR
• Fuente de alimentación de Digitaces TV
• Altos jugadores de Blu-ray Disc™ de la definición
• Terminal casero del establecimiento de una red
• Set-top box de Digitaces (STB)
Clasificaciones ambientales y de la exportación de TPS563200DDCR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
