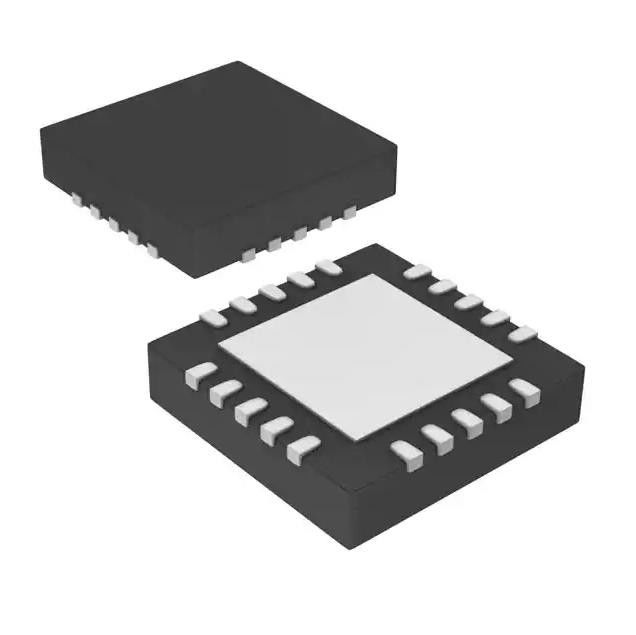

AMPLIADOR 8 DE LA ENTRADA-SALIDA DE MCP23008T-E/ML YO ² C IC XPNDR 1.7MHZ I2C 20QFN 25MA
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | MCP23008T-E/ML |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Digi-Key programable: | No verificado |
|---|---|---|---|
| Número de entrada-salida: | 8 | Interfaz: | ² C DE I |
| Salida de la interrupción: | Sí | Características: | POR |
| Tipo de la salida: | De vaivén | Corriente: fuente/sumidero de salida: | 25mA |
Descripción de producto
AMPLIADOR 8 DE LA ENTRADA-SALIDA DE MCP23008T-E/ML YO ² C IC XPNDR 1.7MHZ I2C 20QFN 25MA
|
Ampliador 8 de la entrada-salida yo ² C 1,7 megaciclo 20-QFN (4x4)
|
Especificaciones de MCP23008T-E/ML
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Interfaz | |
| Ampliadores de la entrada-salida | |
| Mfr | Tecnología del microchip |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| Número de entrada-salida | 8 |
| Interfaz | ² C DE I |
| Salida de la interrupción | Sí |
| Características | POR |
| Tipo de la salida | De vaivén |
| Actual - fuente/fregadero de la salida | 25mA |
| Frecuencia de reloj | 1,7 megaciclos |
| Voltaje - fuente | 1.8V ~ 5.5V |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 20-VFQFN expuso el cojín |
| Paquete del dispositivo del proveedor | 20-QFN (4x4) |
| Número bajo del producto | MCP23008 |
Características de MCP23008T-E/ML
• puerto bidireccional remoto de 8 bits de la entrada-salida - defecto de los pernos de la entrada-salida a entrar
• Interfaz de alta velocidad de I2C (MCP23008)
- 100 kilociclos - 400 kilociclos
- 1,7 megaciclos
• Interfaz de alta velocidad de SPI (MCP23S08)
- 10 megaciclos
• Pernos de la dirección del hardware
- Tres para que el MCP23008 permita hasta ocho dispositivos en el autobús
- Dos para que el MCP23S08 permita hasta cuatro dispositivos usando a mismo Chip Select
• La interrupción configurable hizo salir el Pin
- Configurable como activo-alto, activo-bajo o abierto-dren
• Fuente configurable de la interrupción
- Interrupción-en-cambio de defectos o del cambio configurados del perno
• Registro de la inversión de la polaridad para configurar la polaridad de los datos portuarios entrados
• Entrada de reset externa
• Corriente espera baja: 1 µA (máximo)
• Voltaje de funcionamiento:
- 1.8V a 5.5V en -40°C a +85°C I 2C en 100 kilociclos SPI en 5 megaciclos
- 2.7V a 5.5V en -40°C a +85°C I 2C en 400 kilociclos SPI en 10 megaciclos
- 4.5V a 5.5V en -40°C a +125°C I 2C en 1,7 kilociclos SPI en 10 megaciclos
Paquetes de MCP23008T-E/ML
Clasificaciones ambientales y de la exportación de MCP23008T-E/ML
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
