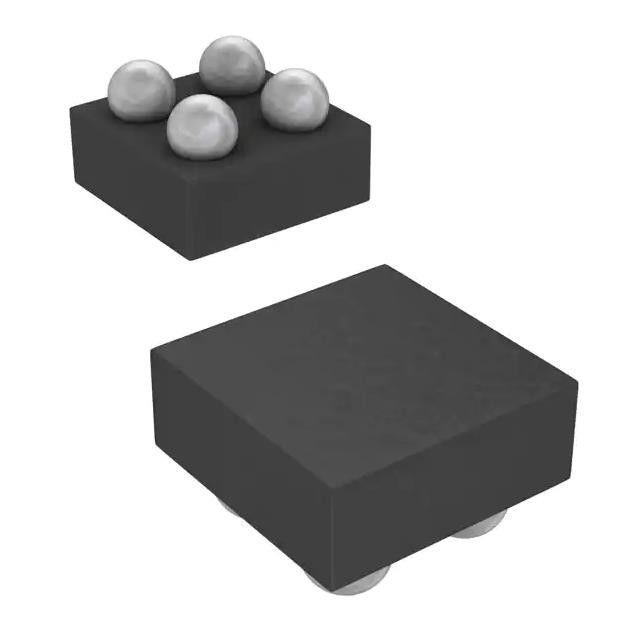

1:1 4dsbga 2A 4-DSBGA del P-canal del interruptor/del conductor de TPS22916CYFPR IC
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS22916CYFPR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo del interruptor: | Fines generales |
|---|---|---|---|
| Número de salidas: | 1 | Ratio - entrado: Salida: | 1:01 |
| Configuración de salida: | Alto lado | Tipo de la salida: | P-canal |
| Voltaje - fuente (Vcc/Vdd): | 1 V ~ 5,5 V | Voltaje - carga: | 5.5V |
Descripción de producto
1:1 4dsbga 2A 4-DSBGA del P-canal del interruptor/del conductor de TPS22916CYFPR IC
|
P-canal 2A 4-DSBGA del 1:1 del interruptor/del conductor
|
Especificaciones de TPS22916CYFPR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Interruptores de la distribución de poder, conductores de la carga | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Tipo del interruptor | Fines generales |
| Número de salidas | 1 |
| Ratio - entrado: Salida | 1:1 |
| Configuración de salida | Alto lado |
| Tipo de la salida | P-canal |
| Interfaz | - |
| Voltaje - carga | 5.5V |
| Voltaje - fuente (Vcc/Vdd) | 1V ~ 5.5V |
| Actual - salida (máxima) | 2A |
| Rds en (tipo) | 200mOhm |
| Tipo entrado | No-inversión |
| Características | Mató a Rate Controlled |
| Protección de la falta | Corriente reversa |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Montaje del tipo | Soporte superficial |
| Paquete del dispositivo del proveedor | 4-DSBGA |
| Paquete/caso | 4-XFBGA, DSBGA |
| Número bajo del producto | TPS22916 |
Características de TPS22916CYFPR
• Gama entrada del voltaje de funcionamiento (VIN): 1 V-5.5 V
• Corriente continua máxima (IMAX): 2 A
• En-resistencia (RON):
– 5 VIN = mΩ 60 (tipo.), mΩ 100 (máximo 85°C)
– 1,8 VIN = mΩ 100 (tipo.), mΩ 150 (máximo 85°C)
– 1 VIN = mΩ 200 (tipo.), mΩ 325 (máximo 85°C)
• Consumo de energía ultrabajo:
– EN el estado (índice de inteligencia): 0,5 µA (tipo.), 1 µA (máximo)
– Del estado (DSI): nA 10 (tipo.), nA 100 (máximo)
– TPS22916BL/CL/CNL (DSI): nA 100 (tipo.), nA 300 (máximo)
• Smart EN la desconexión del perno (RPD):
– EN EL ≥ VIH (ION): nA 10 (máximo)
– EN EL ≤ VIL (RPD): kΩ 750 (tipo.)
• Sincronización lenta en corriente de la avalancha de los límites de la versión de C:
– tiempo de abertura 5-V (tonelada): µs 1400 en 5 mV/µs
– tiempo de abertura 1.8-V (tonelada): 3000 µs en 1 mV/µs
– tiempo de abertura 1-V (tonelada): 6500 µs en 0,3 mV/µs
• La sincronización rápida en la versión de b reduce tiempo de espera:
– tiempo de abertura 5-V (tonelada): 115 µs en 57 mV/µs
– tiempo de abertura 1.8-V (tonelada): 250 µs en 12 mV/µs
– tiempo de abertura 1-V (tonelada): 510 µs en 3,3 mV/µs
• Siempre-EN el bloqueo actual reverso verdadero (RCB):
– Corriente de la activación (IRCB): – 500 mA (tipo.)
– Salida reversa (IIN, RCB): – nA 300 (máximo)
• Descarga rápida de la salida (QOD): Ω 150 (tipo.) (la versión de N no tiene ningún QOD)
• Punto bajo activo permitir la opción (L versiones)
Usos de TPS22916CYFPR
• Wearables
• Smartphones
• Tabletas • Altavoces portátiles
Clasificaciones ambientales y de la exportación de TPS22916CYFPR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
