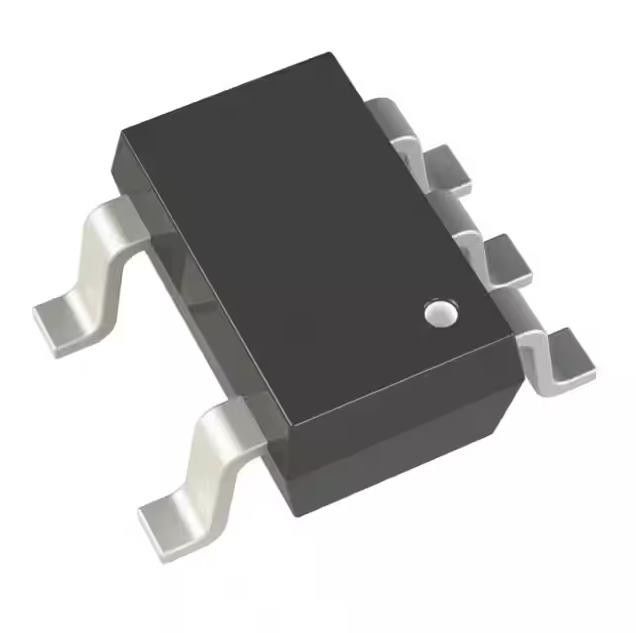

Ajuste 300ma Tsot23 de Chip Ic Reg Lin Pos del circuito integrado ADP171AUJZ-R7
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | ADP171AUJZ-R7 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Configuración de salida: | Positivo |
|---|---|---|---|
| Tipo de la salida: | ajustable | Número de reguladores: | 1 |
| Voltaje - entrado (máximo): | 3.6V | Voltaje - salida (minuto/fijado): | 0.8V |
| Voltaje - salida (máxima): | 3V | Marginado del voltaje (máximo): | 0.135V @ 300mA |
Descripción de producto
Ajuste 300ma Tsot23 de Chip Ic Reg Lin Pos del circuito integrado ADP171AUJZ-R7
Salida ajustable positiva linear 300mA TSOT-23-5 de IC del regulador de voltaje 1
Especificaciones de ADP171AUJZ-R7
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - lineares | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Configuración de salida | Positivo |
| Tipo de la salida | Ajustable |
| Número de reguladores | 1 |
| Voltaje - entrado (máximo) | 3.6V |
| Voltaje - salida (minuto/fijado) | 0.8V |
| Voltaje - salida (máxima) | 3V |
| Marginado del voltaje (máximo) | 0.135V @ 300mA |
| Actual - salida | 300mA |
| Actual - quieto (índice de inteligencia) | µA 60 |
| Actual - fuente (máxima) | µA 260 |
| PSRR | 73dB ~ 47dB (1kHz ~ 100kHz) |
| Características del control | Permita |
| Características de protección | Sobre corriente, sobre temperatura, bajo cierre del voltaje (UVLO) |
| Temperatura de funcionamiento | -40°C ~ 125°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | SOT-23-5 fino, TSOT-23-5 |
| Paquete del dispositivo del proveedor | TSOT-23-5 |
| Número bajo del producto | ADP171 |
Características de ADP171AUJZ-R7
Corriente de salida máxima: 300 mA
Gama de voltaje entrado: 1,6 V a 3.6V
Corriente quieta baja
IGND = µA 23 con carga de 0 mA
IGND = µA 170 con la carga de 300 mA
Corriente baja del cierre: <1>
Voltaje bajo del marginado: 66 milivoltio en la carga de 300 mA
Exactitud del voltaje de salida: el ±1%
Hasta 31 opciones del voltaje de la fijo-salida disponibles a partir de 0,8 V para 3,0 V
el voltaje de la Ajustable-salida se extiende 0,8 V a 3,0 V (ADP171)
Exactitud sobre línea, carga, y temperatura: el ±3%
Establo con el pequeño 1 condensador de cerámica de la salida del µF
Funcionamiento de PSRR DB 70 de DB en 10 kilociclos y 73 en 1 kilociclo
De poco ruido: 30 µV rms en VOUT = 0,8 V
Límite actual y protección contra sobrecarga termal
Lógica-controlado permita
Condense 5 el paquete de la ventaja TSOT
Usos de ADP171AUJZ-R7
Cámara digital de los teléfonos móviles y dispositivos audios
Equipo portátil y con pilas
Fuentes de DSP/FPGA/microprocessor
Regulación de DC-DC del poste
Clasificaciones ambientales y de la exportación de ADP171AUJZ-R7
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
