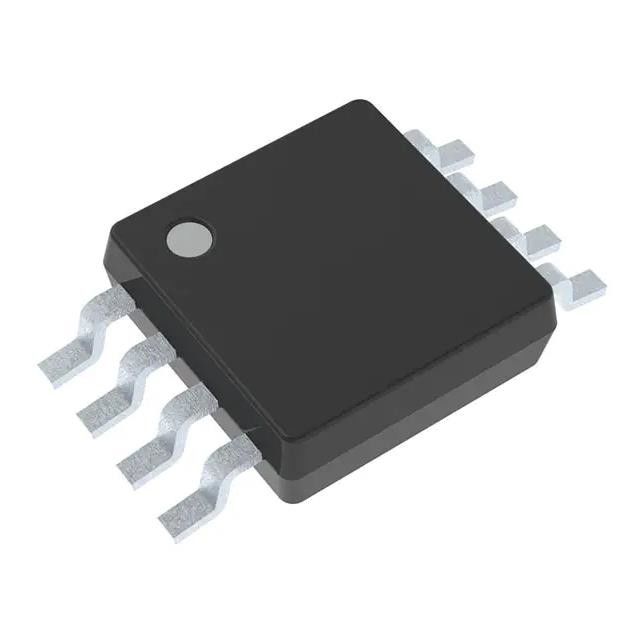

Nivel voltaico BIDIRECCIONAL 8VSSOP 1,2 V de PCA9306DCUR IC TRANSLTR ~ 3,3 V
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | PCA9306DCUR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo de traductor: | Nivel voltaico |
|---|---|---|---|
| Tipo de canal: | Bidireccional | Número de circuitos: | 1 |
| Canales por el circuito: | 2 | Voltaje - VCCA: | 1,2 V ~ 3,3 V |
| Voltaje - VCCB: | 1,8 V ~ 5,5 V | Tipo de la salida: | Dren abierto, de vaivén |
Descripción de producto
Nivel voltaico BIDIRECCIONAL 8VSSOP 1,2 V de PCA9306DCUR IC TRANSLTR ~ 3,3 V
Traductor Bidirectional del nivel voltaico 1 canal 8-VSSOP del circuito 2
Especificaciones de PCA9306DCUR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Lógica | |
| Traductores, desplazadores llanos | |
| Mfr | Texas Instruments |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Traductor Type | Nivel voltaico |
| Tipo de canal | Bidireccional |
| Número de circuitos | 1 |
| Canales por el circuito | 2 |
| Voltaje - VCCA | 1,2 V ~ 3,3 V |
| Voltaje - VCCB | 1,8 V ~ 5,5 V |
| Señal entrada | - |
| Señal de salida | - |
| Tipo de la salida | Dren abierto, de vaivén |
| Tarifa de datos | - |
| Temperatura de funcionamiento | -40°C ~ 105°C (TA) |
| Características | Detección de la Auto-dirección |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-VFSOP (0,091", anchura de 2.30m m) |
| Paquete del dispositivo del proveedor | 8-VSSOP |
| Número bajo del producto | PCA9306 |
Características de PCA9306DCUR
• traductor bidireccional 2-Bit para las líneas de SDA y de la LCC en usos del mezclado-modo I2C
• Yo 2C y SMBus compatibles
• Retraso de propagación máximo menos de 1,5 ns para acomodar estándar-modo y dispositivos del rápido-modo I2C y reguladores múltiples
• Permite la traducción del nivel voltaico en medio
– 1.2-V VREF1 y 1.8-V, 2.5-V, 3.3-V, o 5-V VREF2
– 1.8-V VREF1 y 2.5-V, 3.3-V, o 5-V VREF2
– 2.5-V VREF1 y 3.3-V o 5-V VREF2
– 3.3-V VREF1 y 5-V VREF2
• Proporciona la traducción bidireccional del voltaje sin el perno de la dirección
• La resistencia baja del En-estado 3.5-Ω entre la entrada y los puertos de salida proporciona menos distorsión de la señal
• puertos de la entrada-salida del Abierto-dren I2C (SCL1, SDA1, SCL2, y SDA2)
• puertos tolerantes de la entrada-salida de 5-V I2C para apoyar la operación de la señal del mezclado-modo
• Pernos de alta impedancia SCL1, SDA1, SCL2, y SDA2 para EN = punto bajo
• operación Cárcel-libre para el aislamiento cuando EN = punto bajo
• Atraviese el pinout para la facilidad de la encaminamiento impresa-circuitboard del rastro
• El funcionamiento del cierre-para arriba excede 100 mA por JESD 78, clase II
• La protección del ESD excede JESD 22
– modelo del Humano-cuerpo 2000-V (A114-A)
– modelo del Cargar-dispositivo 1000-V (C101)
Usos de PCA9306DCUR
• I 2C, SMBus, PMBus, MDIO, UART, SDIO de poca velocidad, GPIO, y otros interfaces de la dos-señal
• Servidores
• Routeres (equipo de transferencia de las telecomunicaciones)
• Ordenadores personales
• Automatización industrial
Clasificaciones ambientales y de la exportación de PCA9306DCUR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
