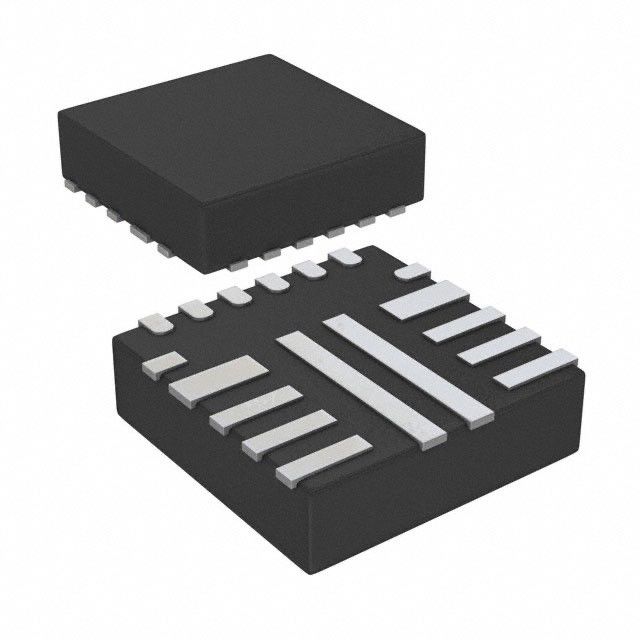

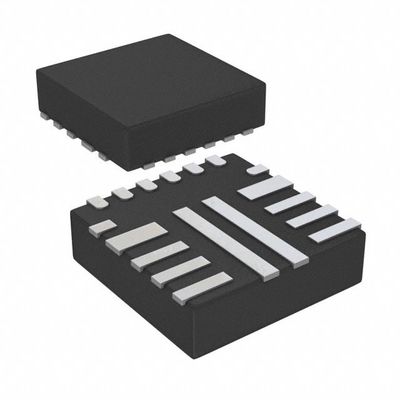

Circuito integrado Chip Ic Reg Buck Adj 12a 18vqfn de TPS56C215RNNR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | Original |
| Certificación: | Original |
| Número de modelo: | TPS56C215RNNR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 4.5V | Voltaje - entrado (máximo): | 17V |
Descripción de producto
Especificaciones de TPS56C215RNNR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Gestión del poder (PMIC) | |
| Reguladores de voltaje - recortes reguladores de DC DC | |
| Mfr | Texas Instruments |
| Serie | SWIFT™, D-CAP2™, Eco-Mode™ |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Función | Descender |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de la salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - entrado (minuto) | 4.5V |
| Voltaje - entrado (máximo) | 17V |
| Voltaje - salida (minuto/fijado) | 0.6V |
| Voltaje - salida (máxima) | 5.5V |
| Actual - salida | 12A |
| Frecuencia - transferencia | 400kHz, 800kHz, 1.2MHz |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 18-VFQFN |
| Paquete del dispositivo del proveedor | 18-VQFN-HR (3.5x3.5) |
| Número bajo del producto | TPS56C215 |
Características de TPS56C215RNNR
• MΩ integrado 13,5 y 4,5 MOSFETs del mΩ
• Apoya 12-A IOUT continuo
• arranque 4.5-V sin el prejuicio externo 5.0-V
• voltaje de la referencia de 0.6-V el ±-1% a través de lleno
gama de temperaturas
• 0.6-V a la gama del voltaje de salida 5.5-V
• Apoya los condensadores de cerámica de la salida
• Modo de control de D-CAP3TM para la respuesta transitoria rápida
• Modo continuo forzado a elección de la conducción
(FCCM) para firmemente la ondulación o el auto del voltaje de salida
Eco-modo que salta para la alta eficacia de la luz-carga
• FSW a elección de 400 kilociclos, de 800 kilociclos, y de 1,2 megaciclos
• Arranque monotónico en salidas pre-en polarización negativa
• Dos ajustes actuales ajustables del límite con el hipo re
comienzo
• Prejuicio externo opcional 5-V para la eficacia aumentada
• Comienzo suave ajustable con un defecto 1 comienzo suave del ms
tiempo
• – 40°C a la temperatura de empalme de funcionamiento 150°C
• Pequeños 3,5 milímetros x 3,5 paquete del milímetro HotRodTM QFN
• Apoyado en la herramienta de diseño de WEBENCH®
Usos de TPS56C215RNNR
• Servidor, nube-computando, almacenamiento
• Telecomunicaciones y establecimiento de una red, punto-de-carga (POLÍTICO)
• IPCs, automatización de fábricas, PLC, medida de la prueba • DTV de gama alta
Clasificaciones ambientales y de la exportación de TPS56C215RNNR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 2 (1 año) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
