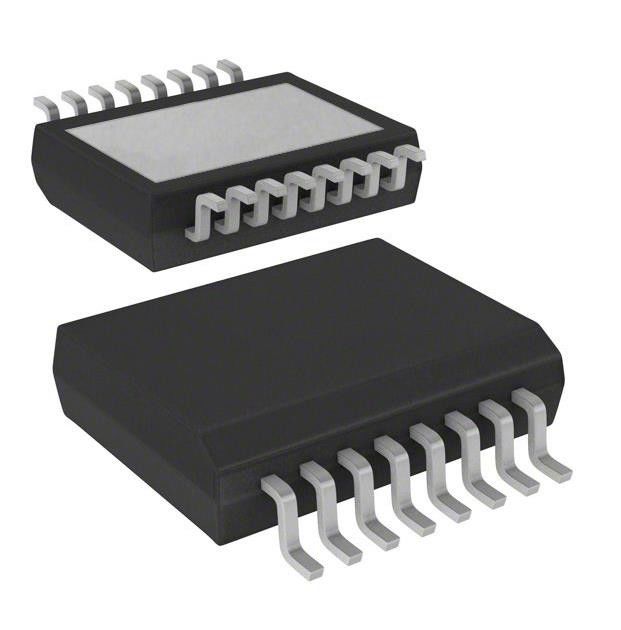

VND7030AJTR Interruptor de alimentación/controlador IC 1:1 N-Channel 40A PowerSSO-16
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | VND7030AJTR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 2 | Ratio - Ingreso:Producción: | 1:1 |
|---|---|---|---|
| Configuración de salida: | Alto lado | Tipo de salida: | Canal N |
| Interfaz: | CON./DESC. | Voltaje - Carga: | 4V ~ 28V |
| Voltaje - fuente (Vcc/Vdd): | No requerido | Actual - salida (máxima): | 40A |
Descripción de producto
VND7030AJTR interruptor de alimentación / controlador IC 1:1 N-canal 40A PowerSSO-16
Los datos de las pruebas de detección de la radiación de los equipos de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad de las instalaciones de seguridad.
Especificaciones deVND7030AJTR
| Tipo de producto | Descripción |
| Categoría | Circuitos integrados (CI) |
| Gestión de energía (PMIC) | |
| Interruptores de distribución de energía, controladores de carga | |
| El Sr. | STMicroelectrónica |
| Serie | VIPowerTM |
| Paquete | Cintas y bobinas (TR) |
| Banda cortante (TC) | |
| Estado del producto | Actividad |
| Tipo de interruptor | Objetivo general |
| Número de resultados | 2 |
| Ratio - Ingreso:Producción | 1:1 |
| Configuración de salida | El lado superior |
| Tipo de salida | N-canal |
| Interfaz | Activado/apagado |
| Voltado - Carga | 4V ~ 28V |
| La tensión de alimentación (Vcc/Vdd) | No es necesario |
| Corriente de salida (máximo) | 40A |
| Rds encendido (tipo) | 31 mOhm |
| Tipo de entrada | No invertido |
| Características | Reinicio automático, bandera de estado |
| Protección contra fallas | Limitador de corriente (fijo), detección de carga abierta, sobre temperatura, sobre tensión, UVLO |
| Temperatura de funcionamiento | -40 °C ~ 150 °C (TJ) |
| Tipo de montaje | Montura de la superficie |
| Paquete de dispositivos del proveedor | PowerSSO-16 y sus componentes |
| Envase / estuche | 16-PowerLFSOP (0,154", 3,90 mm de ancho) |
| Número del producto de base | VND 7030 |
Característicasde lasVND7030AJTR
• En general
- Conducción inteligente de doble canal con retroalimentación analógica MultiSense
- Corriente de espera muy baja
− Compatible con salidas CMOS de 3 V y 5 V
• Funciones de diagnóstico MultiSense
− Retroalimentación analógica múltiple de: corriente de carga con espejo de corriente proporcional de alta precisión, voltaje de alimentación VCC y temperatura del dispositivo TCHIP
− Indicación de sobrecarga y corto en tierra (limitación de potencia)
− Indicación de apagado térmico
− Detección de carga abierta en estado OFF
− Corto de salida para la detección de VCC
− Habilitar/desactivar el sentido
• Protecciones
- Apagado por bajo voltaje
− Apéndice de sobrevolución
- Limitación de la corriente de carga
− Autolimitación de los transitorios térmicos rápidos
- Bloqueo configurable en caso de sobre-temperatura o limitación de la potencia con pin de reinicio de fallas dedicado
- Pérdida de terreno y pérdida de VCC
− Batería de marcha atrás con componentes externos
- Protección contra descargas electrostáticas
Aplicacionesde lasVND7030AJTR
• Todos los tipos de cargas resistivas, inductivas y capacitivas para automóviles
• Especialmente diseñadas para lámparas de señalización de automóviles (hasta 2 combinaciones traseras paralelas o LED P21W o SAE1156 y R5W)
Clasificaciones medioambientales y de exportaciónde lasVND7030AJTR
| Atributo | Descripción |
| Estado de la RoHS | Conforme con la Directiva ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| Estatus de REACH | REACH No afectado |
| El número de personas | El EAR99 |
| HTSUS | 8542.39.0001 |
