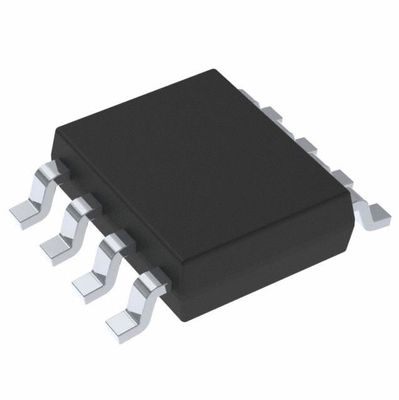

TPS54360DDAR Regulador de conmutación IC Positivo Reg Bck Split Rail Adj 8sopwr
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TPS54360DDAR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Configuración de salida: | Positivo | Topología: | Dólar, carril partido |
|---|---|---|---|
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 4.5V | Voltaje - entrado (máximo): | 60V |
| Voltaje - salida (minuto/fijado): | 0.8V | Voltaje - salida (máxima): | 58.8V |
| Alta luz: | TPS54360DDAR Regulador de conmutación IC,TPS54360DDAR,Reg Bck Split Rail Adj 8sopwr |
||
Descripción de producto
TPS54360DDAR Transistor Ic Chip Ic Reg Bck Split Rail Adj 8sopwr
TPS54360DDAR Regulador de conmutación IC Positivo Reg Bck Split Rail Adj 8sopwr
Buck, regulador de conmutación de riel dividido IC positivo ajustable 0,8 V 1 salida 3,5 A 8-PowerSOIC (0,154", 3,90 mm de ancho)
Especificaciones de TPS54360DDAR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | Modo Eco™ |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | No para nuevos diseños. |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Buck, riel dividido |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 4.5V |
| Voltaje - Entrada (Máx.) | 60V |
| Voltaje - Salida (mín./fijo) | 0,8 V |
| Voltaje - Salida (Máx.) | 58,8 V |
| Salida de corriente | 3.5A |
| Frecuencia - Conmutación | 100 kHz ~ 2,5 MHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-PowerSOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-SO PowerPad |
| Número de producto base | TPS54360 |
Característicasde TPS54360DDAR
• 4.5-V a 60-V (65-V Abs Max)Rango de entrada
• Corriente continua de 3,5 A, 4,5 APico mínimoLímite de corriente del inductor
• Control de modo de corriente CC/CCConvertidor
• MOSFET de lado alto de 92 mΩ
• Alta eficiencia en cargas ligerascon salto de pulsoModo Eco™
• Baja caída en cargas ligeras conBOOT integradoRecarga FET
• 146-μA en reposo en funcionamientoActual
• Corriente de apagado de 2 μA
• Conmutación fija de 100 kHz a 2,5 MHz Frecuencia
• Sincroniza con el reloj externo
• Voltaje UVLO ajustable yHistéresis
• Arranque suave interno
• Corriente precisa ciclo por cicloLímite
• Térmico, Sobrevoltaje yPlegado de frecuenciaProteccion
• 0,8 V 1 % de voltaje internoReferencia
• HSOIC de 8 terminales con PowerPAD™Paquete
• –40 °C a 150 °C TJ en funcionamientoRango
• Cree un diseño personalizado usando elTPS54360 conel diseñador de potencia WEBENCH®
Aplicaciones de TPS54360DDAR
• Sistemas de energía industriales, automotrices y de comunicaciones de 12 V, 24 V y 48 V
Clasificaciones ambientales y de exportación de TPS54360DDAR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 2 (1 año) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
