LM22680MRE ADJ NOPB Regulador de conmutación IC Reg Buck Ajustable 2a 8sopwr
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM22680MRE-ADJ/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Función: | Descender |
|---|---|---|---|
| Configuración de salida: | Positivo | Topología: | Dólar |
| Tipo de la salida: | ajustable | Número de salidas: | 1 |
| Voltaje - entrado (minuto): | 4.5V | Voltaje - entrado (máximo): | 42V |
| Alta luz: | LM22680MRE ADJ NOPB,IC regulador de conmutación ADJ NOPB,IC regulador de conmutación LM22680MRE |
||
Descripción de producto

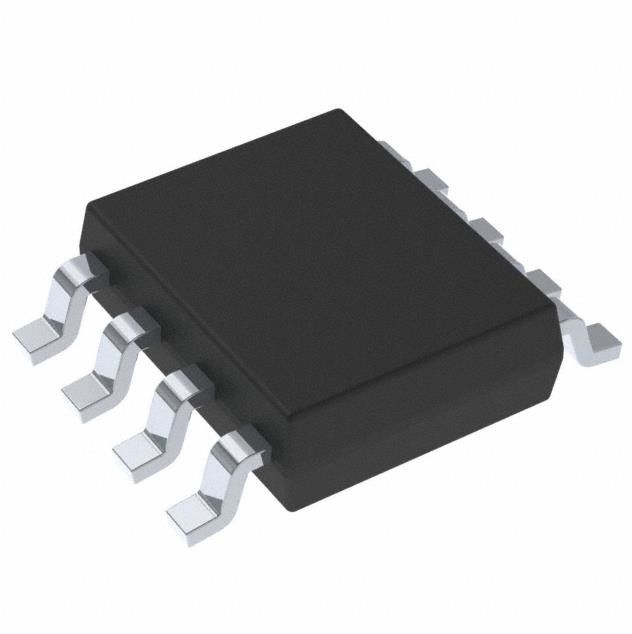

IC regulador de conmutación LM22680MRE-ADJ/NOPB Reg Buck ajustable 2a 8sopwr
Regulador de conmutación reductor IC Positivo Ajustable 1.285V 1 Salida 2A 8-PowerSOIC (0.154", 3.90mm Ancho)
Especificaciones de LM22680MRE-ADJ/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Reguladores de voltaje - Reguladores de conmutación de CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | INTERRUPTOR SIMPLE® |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Estado del producto | Activo |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Tipo de salida | Ajustable |
| Número de salidas | 1 |
| Voltaje - Entrada (Min) | 4.5V |
| Voltaje - Entrada (Máx.) | 42V |
| Voltaje - Salida (mín./fijo) | 1.285V |
| Voltaje - Salida (Máx.) | 37V |
| Salida de corriente | 2A |
| Frecuencia - Conmutación | 500kHz |
| Rectificador síncrono | No |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | 8-PowerSOIC (0,154", 3,90 mm de ancho) |
| Paquete de dispositivo del proveedor | 8-SO PowerPad |
| Número de producto base | LM22680 |
Caracteristicas deLM22680MRE-ADJ/NOPB
• Amplio rango de voltaje de entrada: 4,5 V a 42 V
• Control de modo de voltaje compensado internamente
• Estable con condensadores cerámicos de baja ESR
• MOSFET de canal N de 200 mΩ
• Opción de voltaje de salida:-ADJ (Salidas tan bajas como 1.285 V)
• Precisión de referencia de retroalimentación de ±1.5 %
• Frecuencia de conmutación predeterminada de 500 kHz
• Frecuencia de conmutación ajustable ySincronización
• –40 °C a 125 °C de temperatura de unión operativaRango
• Pin de habilitación de precisión
• Diodo de correa de arranque integrado
• Arranque suave ajustable
• Totalmente habilitado para WEBENCH®
• LM22680-Q1 es un producto de grado automotrizque es AEC-Q100 Grado 1 Calificado (–40°C a+125 °C de temperatura de unión operativa)
• SO PowerPAD™ (almohadilla expuesta)
Aplicaciones deLM22680MRE-ADJ/NOPB
• Control Industrial
• Sistemas de telecomunicaciones y datacom
• Sistemas embebidos
• Conversiones de 24 V, 12 V y 5 V estándarRieles de entrada
Clasificaciones ambientales y de exportación deLM22680MRE-ADJ/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
