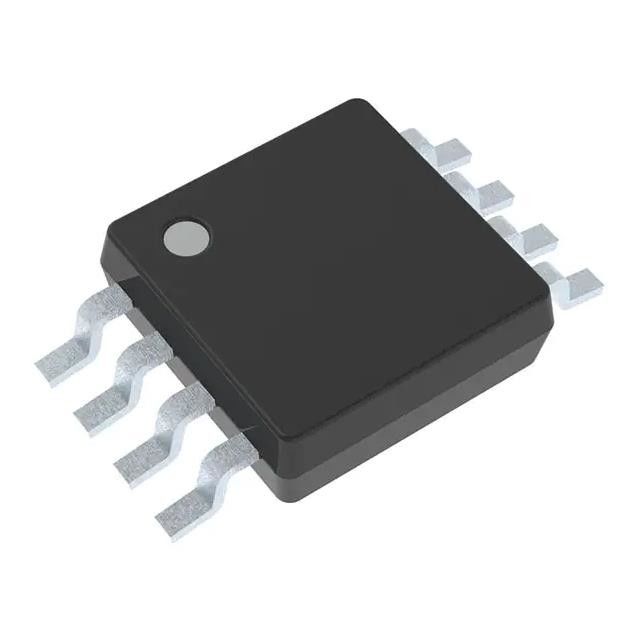

Traductor Circuit Chip 24Mbps 8-VSSOP del nivel voltaico de TCA9406DCUR
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | TCA9406DCUR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de circuitos: | 1 | Canales por el circuito: | 2 |
|---|---|---|---|
| Voltaje - VCCA: | 1,65 V ~ 3,6 V | Voltaje - VCCB: | 2,3 V ~ 5,5 V |
| Tipo de la salida: | Drenaje abierto | Tarifa de datos: | 24Mbps |
| Temperatura de funcionamiento: | -40°C ~ 85°C (TA) | Paquete del dispositivo del proveedor: | 8-VSSOP |
Descripción de producto
Traductor Circuit Chip 24Mbps 8-VSSOP del nivel voltaico de TCA9406DCUR
Traductor Bidirectional del nivel voltaico 1 canal 24Mbps 8-VSSOP del circuito 2
Especificaciones de TCA9406DCUR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Lógica | |
| Traductores, desplazadores llanos | |
| Mfr | Texas Instruments |
| Serie | TCA |
| Paquete | Cinta y carrete (TR) |
| Corte la cinta (los CT) | |
| Situación del producto | Activo |
| Traductor Type | Nivel voltaico |
| Tipo de canal | Bidireccional |
| Número de circuitos | 1 |
| Canales por el circuito | 2 |
| Voltaje - VCCA | 1,65 V ~ 3,6 V |
| Voltaje - VCCB | 2,3 V ~ 5,5 V |
| Señal entrada | - |
| Señal de salida | - |
| Tipo de la salida | Dren abierto |
| Tarifa de datos | 24Mbps |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Características | Detección de la Auto-dirección |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 8-VFSOP (0,091", anchura de 2.30m m) |
| Paquete del dispositivo del proveedor | 8-VSSOP |
| Número bajo del producto | TCA9406 |
Características de TCA9406DCUR
• traductor bidireccional 2-Bit para las líneas de SDA y de la LCC en usos de I2C
• Proporciona la traducción bidireccional del voltaje sin el Pin de la dirección
• La salida de alta impedancia SCL_A, SDA_A, SCL_B, SDA_B fija cuando OE = bajo o VCC = 0 V
• Resistor Pullup interno de 10 kΩ en todos los pernos de SDA y de la LCC
• 1,65 V a 3,6 V en un puerto y 2,3 V a 5,5 V en el puerto de B (≤ VCCB de VCCA)
• VCC característica del aislamiento: Si cualquier entrada VCC está en la tierra, ambos puertos están en el estado de alta impedancia
• Ninguna secuencia de la Poder-fuente requerida: VCCA o VCCB puede ser en rampa primero
• Ioff bajo del µA 2 cuando VCCA o VCCB = 0 V
• La entrada de OE se puede atar directamente a VCCA o controlar por GPIO
• El funcionamiento del cierre-Para arriba excede 100 mA por JESD 78, clase II
• La protección del ESD excede JESD 22
– Un puerto
– modelo del Humano-cuerpo 2500-V (A114-B)
– modelo de máquina 250-V (A115-A)
– modelo del Cargar-dispositivo 1500-V (C101)
– Puerto de B
– modelo del Humano-cuerpo 8-kV (A114-B)
– modelo de máquina 250-V (A115-A)
– modelo del Cargar-dispositivo 1500-V (C101)
Usos de TCA9406DCUR
• I2C/SMBus
• UART
• GPIO
Clasificaciones ambientales y de la exportación de TCA9406DCUR
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 1 (ilimitado) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
