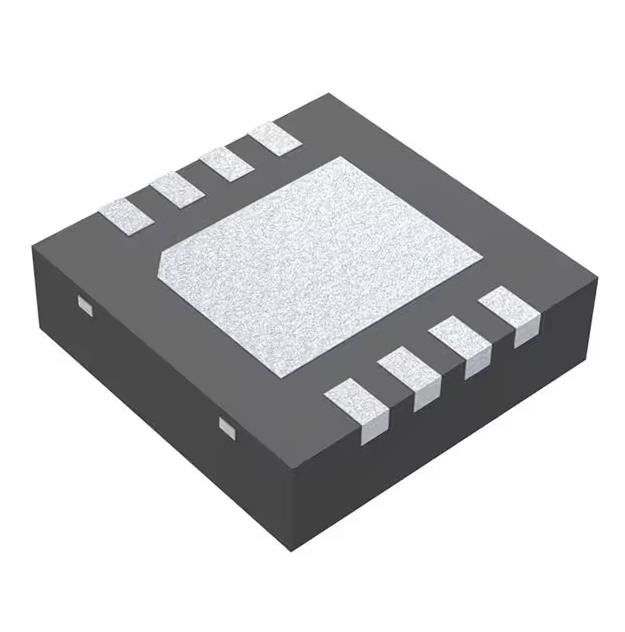

IC de interruptor de alimentación LM5085SDX/NOPB DC-DC Controller IC 8-WSON (3x3)
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LM5085SDX/NOPB |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Número de salidas: | 1 | Fases de salida: | 1 |
|---|---|---|---|
| Voltaje - fuente (Vcc/Vdd): | 4.5V ~ 75V | Frecuencia - transferencia: | Hasta 1MHz |
| Ciclo de trabajo: | 100% | Rectificador síncrono: | No |
| Sincronización de reloj: | No | Temperatura de funcionamiento: | -40°C ~ 125°C (TJ) |
Descripción de producto
IC de interruptor de alimentación LM5085SDX/NOPB DC-DC Controller IC 8-WSON (3x3)
Regulador reductor Salida positiva Controlador reductor de CC-CC IC 8-WSON (3x3)
Especificaciones de LM5085SDX/NOPB
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Controladores de conmutación CC CC | |
| Fabricante | Instrumentos Texas |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Estado del producto | Activo |
| Tipo de salida | Controlador de transistores |
| Función | Reducción |
| Configuración de salida | Positivo |
| Topología | Dólar |
| Número de salidas | 1 |
| Fases de salida | 1 |
| Voltaje - Suministro (Vcc/Vdd) | 4,5 V ~ 75 V |
| Frecuencia - Conmutación | Hasta 1 MHz |
| Ciclo de trabajo (máx.) | 100% |
| Rectificador síncrono | No |
| Sincronización de reloj | No |
| Interfaces seriales | - |
| Funciones de control | Límite actual, Habilitar, Control de tiempo |
| Temperatura de funcionamiento | -40°C ~ 125°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete / Caja | Almohadilla expuesta 8-WFDFN |
| Paquete de dispositivo del proveedor | 8-WSON (3x3) |
| Número de producto base | LM5085 |
CaracterísticasdeLM5085SDX/NOPB
• LM5085-Q1 es un producto de grado automotriz con calificación AEC-Q100 de grado 1 (temperatura de unión operativa de -40 °C a 125 °C)
• Amplio rango de voltaje de entrada de 4,5 V a 75 V
• Límite de corriente ajustable usando RDS (ENCENDIDO) o una resistencia de detección de corriente
• Frecuencia de conmutación programable a 1 MHz
• No se requiere compensación de bucle
• Respuesta transitoria ultrarrápida
• Frecuencia de operación casi constante con variaciones de línea y carga
• Voltaje de salida ajustable desde 1,25 V
• Precisión ±2 % de referencia de retroalimentación
• Capaz de funcionar al 100 % del ciclo de trabajo
• Temporizador interno de arranque suave
• Regulador de polarización de alto voltaje integrado
• Apagado térmico
• Paquete:
– HVSSOP-8
– VSSOP-8
– WSON-8
AplicacionesdeLM5085SDX/NOPB
• Infoentretenimiento automotriz
• Cargadores de batería/supercondensador
• Controladores LED
Clasificaciones ambientales y de exportacióndeLM5085SDX/NOPB
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 1 (ilimitado) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
