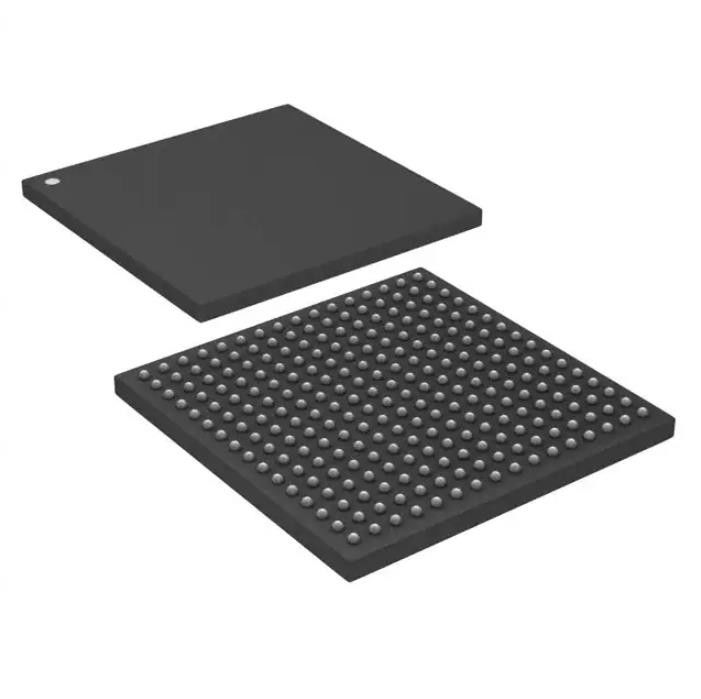

Los fines generales DS31408GN2 retransmiten la sincronización Csbga del Ic Sonet/SADO
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | DS31408GN2 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Bandeja | Situación del producto: | Activo |
|---|---|---|---|
| Digi-Key programable: | No verificado | PLL: | Sí |
| Propósito principal: | Ethernet, SONET/SDH, estrato, telecomunicaciones | Entrada: | CMOS, TTL |
| Salida: | CML, CMOS, LVDS, LVPECL, TTL | Número de circuitos: | 1 |
Descripción de producto
Ethernet, SONET/SDH, estrato, reloj de las telecomunicaciones/sintetizador de la frecuencia, salida 256-CSBGA (17x17) de IC 750MHz 1 del multiplexor
Especificaciones de DS31408GN2
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Reloj/sincronización | |
| Reloj específico a la aplicación/sincronización | |
| Mfr | Tecnología del microchip |
| Serie | - |
| Paquete | Bandeja |
| Situación del producto | Activo |
| Digi-Key programable | No verificado |
| PLL | Sí |
| Propósito principal | Ethernet, SONET/SDH, estrato, telecomunicaciones |
| Entrada | CMOS, TTL |
| Salida | CML, CMOS, LVDS, LVPECL, TTL |
| Número de circuitos | 1 |
| Ratio - entrado: Salida | 8:14 |
| Diferenciado - entrado: Salida | Sí/sí |
| Frecuencia - máxima | 750MHz |
| Voltaje - fuente | 1.8V |
| Temperatura de funcionamiento | -40°C ~ 85°C |
| Montaje del tipo | Soporte superficial |
| Paquete/caso | 256-LBGA, CSBGA |
| Paquete del dispositivo del proveedor | 256-CSBGA (17x17) |
| Número bajo del producto | DS31408 |
Características de DS31408GN2
• Ocho relojes entrados
• Diferencial o formato de CMOS/TTL
• Cualquier frecuencia de 2kHz a 750MHz
• Escalamiento fraccionario para el escalamiento de 64B/66B y de FEC (e.g., 64/66, 237/255, 238/255) o cualquier otro requisito de Downscaling
• Supervisión entrada continua de la calidad del reloj
• Dos DPLLs de alto rendimiento
• Transferencia Hitless de la referencia en la pérdida de entrada
• Estructura-Hacia fuera automática o manual de la fase
• Mantenimiento en la pérdida de todas las entradas
• Ancho de banda programable, 0.5mHz a 400Hz
• Siete sintetizadores de la frecuencia de Digitaces
• Cada uno puede esclavizar a cualquier DPLL
• Produzca cualquier múltiplo 2kHz hasta 77.76MHz
• Tres salida APLLs
• Frecuencias de la salida a 750MHz
• Escalamiento fraccionario de alta resolución para FEC y 64B/66B (e.g., 255/237, 255/238, 66/64) o cualquier otro requisito de escalamiento
• Menos que inquietud de la salida de 1ps RMS
• Produzca simultáneamente tres tarifas de la Bajo-inquietud de la misma referencia (e.g., 622.08MHz para SONET, 255/237*622.08MHz para OTU2, y 156.25MHz for10GE)
• 14 relojes de la salida en siete grupos
• Casi cualquier frecuencia de < 1Hz="" to="" 750MHz="">
• Cada grupo esclaviza a un reloj de DFS, a cualquier reloj de APLL, o a cualquier reloj entrado (dividido y escalado)
• Cada uno tiene una salida diferenciada (3 CML, 4 LVDS/LVPECL) y separa salida de CMOS/TTL
• divisor de 32 bits de la frecuencia por salida
• IEEE 1588 características del reloj
• Orientable por el software con la resolución de tiempo 2-8ns y la resolución de la frecuencia 2-32ns
• 4ns entró exactitud de la colocación del borde de la exactitud y de la salida del timestamp
• Entrada-salida programable del reloj y de la Tiempo-alineación para sincronizar los 1588 dispositivos en sistemas grandes
• Apoya a OC 1588, porque, y las arquitecturas del TC
• Características generales
• Linecard conveniente IC o tarjeta de sincronización IC para el estrato 2/3E/3/4E/4, SMC, SEC/EEC, o SSU
• Acepta y produce casi cualquier frecuencia de 1Hz hasta 750MHz
• Remuneración interna para el error de frecuencia del oscilador local
• Interfaz del procesador de SPI™
• operación 1.8V con la entrada-salida 3.3V (5V tolerantes)
Usos de DS31408GN2
Clasificaciones ambientales y de la exportación de DS31408GN2
| CUALIDAD | DESCRIPCIÓN |
| Situación de RoHS | ROHS3 obediente |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| Situación del ALCANCE | ALCANCE inafectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
