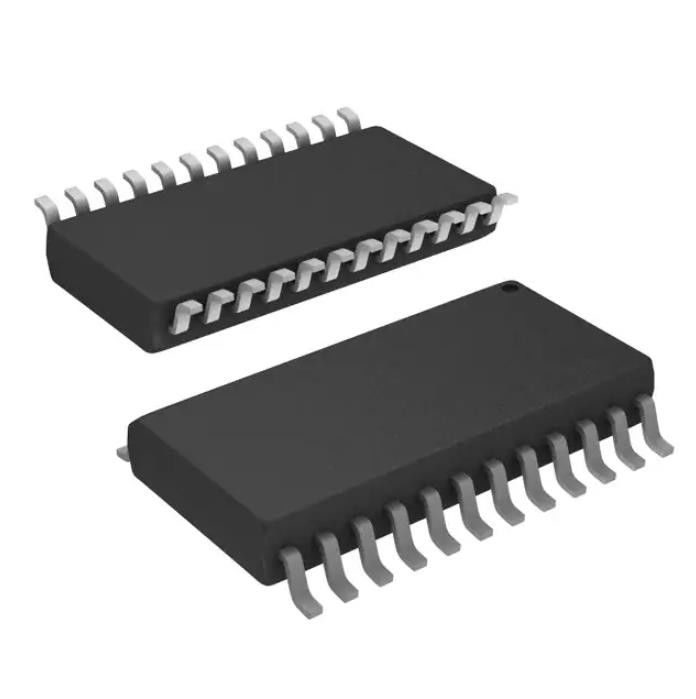

E-L9823013TR Relés de propósito general Ic Pwr Driver N-Channel 1:8 24so
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | E-L9823013TR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Situación del producto: | Activo | Tipo del interruptor: | Fines generales |
|---|---|---|---|
| Número de salidas: | 8 | Ratio - entrado: Salida: | 0,047222222 |
| Configuración de salida: | Lado bajo | Tipo de la salida: | Canal N |
| Interfaz: | SPI | Voltaje - carga: | 4.5V ~ 5.5V |
Descripción de producto
Interruptor de alimentación/controlador 1:8 canal N 500 mA 24-SO
Especificaciones deE-L9823013TR
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Administración de energía (PMIC) | |
| Interruptores de distribución de energía, controladores de carga | |
| Fabricante | STMicroelectrónica |
| Serie | - |
| Paquete | Cinta y carrete (TR) |
| Cortar cinta (CT) | |
| Digi-Reel® | |
| Estado del producto | Activo |
| Tipo de interruptor | Propósito general |
| Número de salidas | 8 |
| Relación - Entrada:Salida | 0.047222222 |
| Configuración de salida | Lado bajo |
| Tipo de salida | Canal N |
| Interfaz | SPI |
| Voltaje - Carga | 4,5 V ~ 5,5 V |
| Voltaje - Suministro (Vcc/Vdd) | - |
| Corriente - Salida (Máx.) | 500mA |
| Rds On (Típico) | 800mOhm |
| Tipo de entrada | - |
| Características | - |
| Protección contra fallas | Limitación de corriente (fija), sobretemperatura |
| Temperatura de funcionamiento | -40°C ~ 150°C (TJ) |
| Tipo de montaje | Montaje superficial |
| Paquete de dispositivo del proveedor | 24-SO |
| Paquete / Caja | 24-SOIC (0,295", 7,50 mm de ancho) |
| Número de producto base | E-L9823 |
Caracteristicas deE-L9823013TR
• Capacidad de corriente de salida de hasta 0,5 A
• Control SPI en cascada para salidas
• Función de reinicio con señal de reinicio o subtensión en VDD
• Fijación de tensión de salida intrínseca programable en típ.50 V para conmutación inductiva
• Apagado por sobrecorriente con bloqueo para cada ciclo de escritura (SFPD = bajo)
• Cierre térmico independiente de salidas (Protección SOA)
• Datos de estado de salida disponibles en el SPI utilizando el protocolo de E/S de 8 bits hasta 3,0 MHz
• Corriente de espera baja con reinicio = baja (típ. 35 µA @ VDD)
• Detección de carga abierta (salidas desactivadas)
• Suministro lógico VDD único
• Alta inmunidad EMS y EME bajo (pendientes de salida controladas)
• Funcionalidad completa del dispositivo restante con caída de tensión negativa en las salidas (-1,5 V o -3,0 A)
• Modo de salida programable para límite de corriente sostenido o apagado
Aplicaciones deE-L9823013TR
Clasificaciones ambientales y de exportación deE-L9823013TR
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
