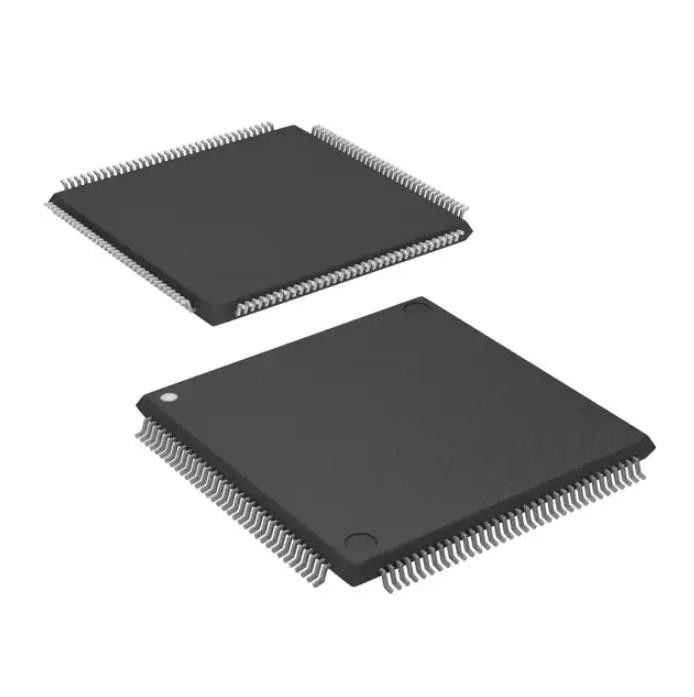

Los fines generales de EP1C3T144C8N retransmiten la entrada-salida 144tqfp del Ic Fpga 104
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | EP1C3T144C8N |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| Serie: | Cyclone® | paquete: | Bandeja |
|---|---|---|---|
| Situación del producto: | Obsoleto | Digi-Key programable: | No verificado |
| Número de laboratorios/CLBs: | 291 | Número de elementos de lógica/de células: | 2910 |
| RAM Bits total: | 59904 | Número de entrada-salida: | 104 |
Descripción de producto
Los fines generales de EP1C3T144C8N retransmiten la entrada-salida 144tqfp del Ic Fpga 104
Arsenal de puerta programable del campo de Cyclone® (FPGA) IC 104 59904 2910 144-LQFP
Especificaciones de EP1C3T144C8N
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos integrados (ICs) |
| Integrado | |
| FPGAs (arsenal de puerta programable del campo) | |
| Mfr | Intel |
| Serie | Cyclone® |
| Paquete | Bandeja |
| Situación del producto | Obsoleto |
| Digi-Key programable | No verificado |
| Número de laboratorios/CLBs | 291 |
| Número de elementos de lógica/de células | 2910 |
| RAM Bits total | 59904 |
| Número de entrada-salida | 104 |
| Voltaje - fuente | 1.425V ~ 1.575V |
| Montaje del tipo | Soporte superficial |
| Temperatura de funcionamiento | 0°C ~ 85°C (TJ) |
| Paquete/caso | 144-LQFP |
| Paquete del dispositivo del proveedor | 144-TQFP (20x20) |
| Número bajo del producto | EP1C3 |
Características de EP1C3T144C8N
■2.910 a 20.060 LEs, ven el cuadro 1-1
■Hasta 294.912 pedazos de RAM (36.864 bytes)
■Apoya la configuración a través del dispositivo barato de la configuración serial
■Ayuda para los estándares de la entrada-salida LVTTL, LVCMOS, SSTL-2, y SSTL-3
■Ayuda para 66 - y 33-MHz, 64 - y estándar de 32 bits del PCI
■(640 Mbps) ayuda de alta velocidad de la entrada-salida de LVDS
■(311 Mbps) ayuda de poca velocidad de la entrada-salida de LVDS
■ayuda de la entrada-salida de 311-Mbps RSDS
■Hasta dos PLLs por el dispositivo proporcionar la multiplicación del reloj y defasador
■Hasta ocho líneas globales del reloj con seis recursos del reloj disponibles por fila del bloque del arsenal de lógica (LABORATORIO)
■Ayuda para la memoria externa, incluyendo RDA SDRAM (133 megaciclos), FCRAM, y la sola tarifa de datos (SDR) SDRAM
■Ayuda para los corazones múltiples de la propiedad intelectual (IP), incluyendo las funciones de Altera® MegaCore® y los megafunctions del programa de socios de Altera Megafunctions (AMPPSM).
Estructura de EP1C3T144C8N
■Estándares diferenciados y de terminación única de la entrada-salida
■3.3-V, 64 - y de 32 bits, 66 - y conformidad del PCI 33-MHz
■Ayuda común de la prueba de la límite-exploración del grupo de acción de prueba (JTAG) (BST)
■Control de la fuerza de la impulsión de la salida
■Débil levante los resistores durante la configuración
■control de la Ciénaga-tarifa
■Almacenadores intermediarios de triple estado
■conjunto de circuitos del Autobús-control
■Programable levante los resistores en modo del usuario
■Retrasos programables de entrada y de la salida
■salidas del Abierto-dren
■Pernos de la entrada-salida de DQ y de DQS
Clasificaciones ambientales y de la exportación de EP1C3T144C8N
| CUALIDAD | DESCRIPCIÓN |
| Nivel de la sensibilidad de humedad (MSL) | 3 (168 horas) |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
