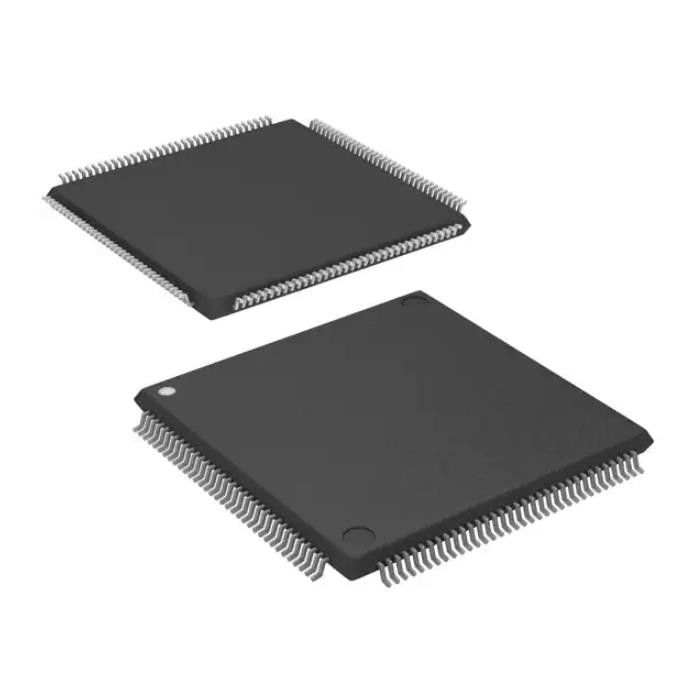

LCMXO2-1200HC-4TG144C Relés de uso general Ic Fpga 107 I/O 144tqfp
Datos del producto:
| Lugar de origen: | original |
| Nombre de la marca: | original |
| Certificación: | original |
| Número de modelo: | LCMXO2-1200HC-4TG144C |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja del cartón |
| Tiempo de entrega: | días 1-3working |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 100.000 |
|
Información detallada |
|||
| paquete: | Bandeja | Situación del producto: | Activo |
|---|---|---|---|
| Digi-Key programable: | No verificado | Número de laboratorios/CLBs: | 160 |
| Número de elementos de lógica/de células: | 1280USART | RAM Bits total: | 65536 |
| Número de entrada-salida: | 107 | Voltaje - fuente: | 2.375V ~ 3.465V |
Descripción de producto
LCMXO2-1200HC-4TG144C Relés de uso general Ic Fpga 107 I/O 144tqfp
Matriz de puerta programable de campo MachXO2 (FPGA) IC 107 65536 1280 144-LQFP
Especificaciones deLCMXO2-1200HC-4TG144C
| TIPO | DESCRIPCIÓN |
| Categoría | Circuitos Integrados (CI) |
| Incorporado | |
| FPGA (matriz de puertas programables en campo) | |
| Fabricante | Corporación de semiconductores de celosía |
| Serie | MachXO2 |
| Paquete | Bandeja |
| Estado del producto | Activo |
| Programable Digi-Key | No verificado |
| Número de LAB/CLB | 160 |
| Número de elementos lógicos/celdas | 1280 |
| Bits de RAM totales | 65536 |
| Número de E/S | 107 |
| Suministro de voltaje | 2,375 V ~ 3,465 V |
| Tipo de montaje | Montaje superficial |
| Temperatura de funcionamiento | 0°C ~ 85°C (TJ) |
| Paquete / Caja | 144-LQFP |
| Paquete de dispositivo del proveedor | 144-TQFP (20x20) |
| Número de producto base | LCMXO2-1200 |
Caracteristicas deLCMXO2-1200HC-4TG144C
Arquitectura lógica flexible
• Seis dispositivos con 256 a 6864 LUT4 y 18 a 334 E/S
Dispositivos de ultra bajo consumo
• Proceso avanzado de bajo consumo de 65 nm
• Energía de reserva tan baja como 22 µW
• E/S diferenciales de oscilación baja programables
• Modo de espera y otras opciones de ahorro de energía
Memoria integrada y distribuida
• RAM de bloque integrada sysMEM™ de hasta 240 kbits
• Hasta 54 kbits de RAM distribuida
• Lógica de control FIFO dedicada
Memoria flash de usuario en chip
• Hasta 256 kbits de memoria flash de usuario
• 100.000 ciclos de escritura
• Accesible a través de las interfaces WISHBONE, SPI, I2 C y JTAG
• Se puede utilizar como PROM de procesador de software o como memoria Flash
E/S síncrona de fuente prediseñada
• Registros DDR en celdas de E/S
• Lógica de engranajes dedicada
• Engranaje 7:1 para E/S de pantalla
• DDR, DDRX2, DDRX4 genéricos
• Memoria dedicada DDR/DDR2/LPDDR compatible con DQS
Búfer de E/S flexible y de alto rendimiento
• El búfer sysIO™ programable admite una amplia
gama de interfaces:
– LVCMOS 3.3/2.5/1.8/1.5/1.2
– LVTTL
– PCI
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HTL 18
– Entradas de disparador Schmitt, histéresis de hasta 0,5 V
• Las E/S admiten hot socketing
• Terminación diferencial en chip
• Modo pull-up o pull-down programable
Reloj en chip flexible
• Ocho relojes primarios
• Hasta dos relojes de borde para interfaces de E/S de alta velocidad (solo en los lados superior e inferior)
• Hasta dos PLL analógicos por dispositivo con síntesis de frecuencia fraccional-n
– Amplio rango de frecuencia de entrada (7 MHz a 400 MHz)
No volátil, infinitamente reconfigurable
• Encendido instantáneo: se enciende en microsegundos
• Solución segura de un solo chip
• Programable a través de JTAG, SPI o I2 C
• Admite la programación en segundo plano de la memoria no volátil
• Arranque dual opcional con memoria SPI externa
Reconfiguración de TransFR™
• Actualización de la lógica en el campo mientras el sistema funciona
Soporte de nivel de sistema mejorado
• Funciones reforzadas en el chip: SPI, I2 C, temporizador/contador
• Oscilador en chip con una precisión del 5,5 %
• TraceID único para el seguimiento del sistema
• Modo programable una sola vez (OTP)
• Fuente de alimentación única con rango operativo extendido
• Exploración de límites estándar IEEE 1149.1
• Programación en el sistema compatible con IEEE 1532
Amplia gama de opciones de paquetes
• Opciones de paquete TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA, fpBGA, QFN
• Opciones de paquetes de tamaño reducido
– Tan pequeño como 2,5 mm x 2,5 mm
• Admite migración de densidad
• Envasado avanzado libre de halógenos
Rebanadas deLCMXO2-1200HC-4TG144C
Los segmentos 0-3 contienen dos LUT4 que alimentan dos registros.Los segmentos 0-2 se pueden configurar como memoria distribuida.La Tabla 2-1 muestra la capacidad de los segmentos en bloques PFU junto con los modos de operación que habilitan.Además, cada PFU contiene lógica que permite combinar las LUT para realizar funciones como LUT5, LUT6, LUT7 y LUT8.La lógica de control realiza funciones de configuración/reinicio (programable como sincrónica/asincrónica), selección de reloj, selección de chips y funciones RAM/ROM más amplias.
Clasificaciones ambientales y de exportación deLCMXO2-1200HC-4TG144C
| ATRIBUTO | DESCRIPCIÓN |
| Estado RoHS | Cumple con ROHS3 |
| Nivel de sensibilidad a la humedad (MSL) | 3 (168 horas) |
| REACH Estado | REACH no afectado |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
